相信大家对示波器有着一定的了解，都知道示波器中有两反设置，其实，在示波器当中也存在两种“两耦”设置，一种是通道耦合方式，另一种是触发耦合方式。

在电子电路中，将前级电路(或信号源)的输出信号送至后级电路(或负载)称为耦合。耦合的作用就是把某一电路的能量输送（或转换）到其他的电路中去。

先来说示波器通道的耦合方式，一般打开示波器的通道菜单，就可以看到示波器有三种通道耦合方式的设置，分别是直流耦合、交流耦合、地。我们给示波器输入一个频率为1KHz、幅值为100V、偏置为50V的正弦波信号（即该信号含有50V的直流分量）。

直流耦合也叫DC耦合，当选择此选项时，信号通过导线直接到前端放大器，被测信号含有的直流分量和交流分量都能通过，可用于查看低至0Hz且没有较大DC偏移的波形。此时信号显示如图所示：

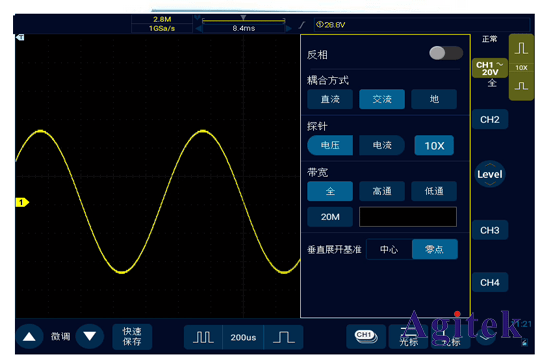

交流耦合也叫AC耦合，当选择此选项时，信号通过电容耦合到前端放大器，被测信号的直流信号被阻隔，只允许交流分量通过，可用于查看具有较大直流偏移的波形。此时信号显示如图所示：

可以看到信号从零点（左侧黄色五边形里面写了个1的就是零点）往下移动了，上图中零点在波形下方位置，此时零点处于波形中间位置，因为信号的直流分量被过滤掉了。示波器的垂直档位是20V/div，信号下移了2格半，差不多正好就是50V。

当耦合方式为地时，代表内部输入接地，断开外部输入。此时信号显示如图所示：

接地耦合的作用是在不方便外部断开，或者外部干扰很大的时候，帮助我们准确寻找零点。

通道耦合，是用来控制信号到达示波器前端放大器的能量输送方式。触发耦合，就是用来控制信号到达示波器触发电路的能量输送方式。

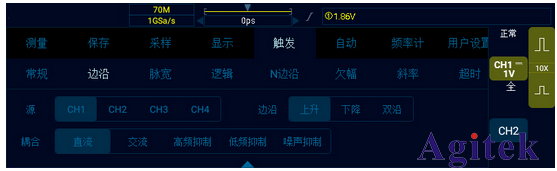

常见的触发耦合有直流、交流、高频Y制、低频抑制、噪声抑制。

类似通道耦合，当选择直流耦合的时候，直流分量和交流分量都能通过触发。选择交流耦合的时候，示波器会滤除触发信号中的直流成分。高频抑制会抑制触发信号中高于50KHz的信号，低频抑制会抑制触发信号中低于50KHz的信号，而噪声抑制，是用低灵敏度的直流耦合来抑制触发信号中的高频噪声。我们来看下面这个信号：

此信号选用交流耦合，当触发电平超出波形的时候，信号依然可以被扫描同步。因为此信号是一个2V的方波，其中带有1V的直流分量。因此当触发耦合方式为交流时，信号实际应该下移1V，因此当触发电平-500mV时依然可以被触发。再来看下下面这个信号：

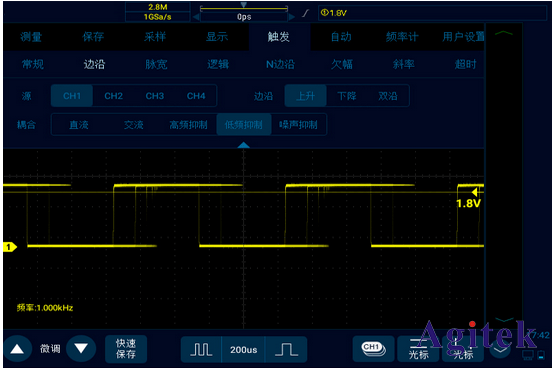

此信号选用低频抑制，虽然触发电平在信号范围内，但是由于触发信号中低于50KHz的信号被抑制，因此信号依然无法被扫描同步，出现信号不稳定的现象。

通道耦合与触发耦合虽然都是耦合但有本质的区别，它们只是并行的两个通道信号的耦合，两个通道的信号不会相互影响的。如需了解更多，欢迎访问安泰测试网www.agitek.com.cn。

示波器的输入耦合方式的意思是输入信号的传输方式。 耦合是指两个或两个以上的电路元件或电网络等的输入与输出之间存在紧密配合与相互影响，并通过相互作用从一侧向另一侧传输能量的现象；示波器的输入耦合属于信号直接耦合，一般有两种方式，分别是直流模式和交流模式，档位选择上一般还有接地。

1．输入通道选择

输入通道至少有三种选择方式：通道1(CH1)、通道2(CH2)、双通道(DUAL)。选择通道1时，示波器仅显示通道1的信号。选择通道2时，示波器仅显示通道2的信号。选择双通道时，示波器同时显示通道1信号和通道2信号。测试信号时，首先要将示波器的地与被测电路的地连接在一起。根据输入通道的选择，将示波器探头插到相应通道插座上，示波器探头上的地与被测电路的地连接在一起，示波器探头接触被测点。示波器探头上有一双位开关。此开关拨到“×1”位置时，被测信号无衰减送到示波器，从荧光屏上读出的电压值是信号的实际电压值。此开关拨到“×10"位置时，被测信号衰减为1／10，然后送往示波器，从荧光屏上读出的电压值乘以10才是信号的实际电压值。

2．输入耦合方式

输入耦合方式有三种选择：交流(AC)、地(GND)、直流(DC)。当选择“地”时，扫描线显示出“示波器地”在荧光屏上的位置。直流耦合用于测定信号直流juedui值和观测极低频信号。交流耦合用于观测交流和含有直流成分的交流信号。在数字电路实验中，一般选择“直流”方式，以便观测信号的juedui电压值。

触发

被测信号从Y轴输入后，一部分送到示波管的Y轴偏转板上，驱动光点在荧光屏上按比例沿垂直方向移动；另一部分分流到x轴偏转系统产生触发脉冲，触发扫描发生器，产生重复的锯齿波电压加到示波管的X偏转板上，使光点沿水平方向移动，两者合一，光点在荧光屏上描绘出的图形就是被测信号图形。由此可知，正确的触发方式直接影响到示波器的有效操作。为了在荧光屏上得到稳定的、清晰的信号波形，掌握基本的触发功能及其操作方法是十分重要的。

以上内容由西安安泰测试整理，如果想了解更多示波器相关知识，欢迎访问安泰测试网。
