795nm单模VCSEL激光器 1mw Philips
- 品牌：筱晓光子
- 型号： MP794-01-TN-S46FTT
- 产地：黄浦区
- 供应商报价： 面议
-
筱晓（上海）光子技术有限公司
更新时间：2024-08-15 11:21:07 -
企业性质生产商
入驻年限第3年
营业执照已审核
- 同类产品VCSEL激光器(25件)
联系方式：筱晓关经理400-828-1550
联系我们时请说明在仪器网（www.yiqi.com）上看到的!
-
为您推荐
- 详细介绍
总览Philips单模VCSEL激光器具有出光功率高，线宽窄以及良好的一致性目前深受国内科研客户青睐。目前我们现有库存波长760nm 用于TDLAS氧气检测，以及795nm用于Rb原子钟实验，还有852nm用于CS原子冷却。

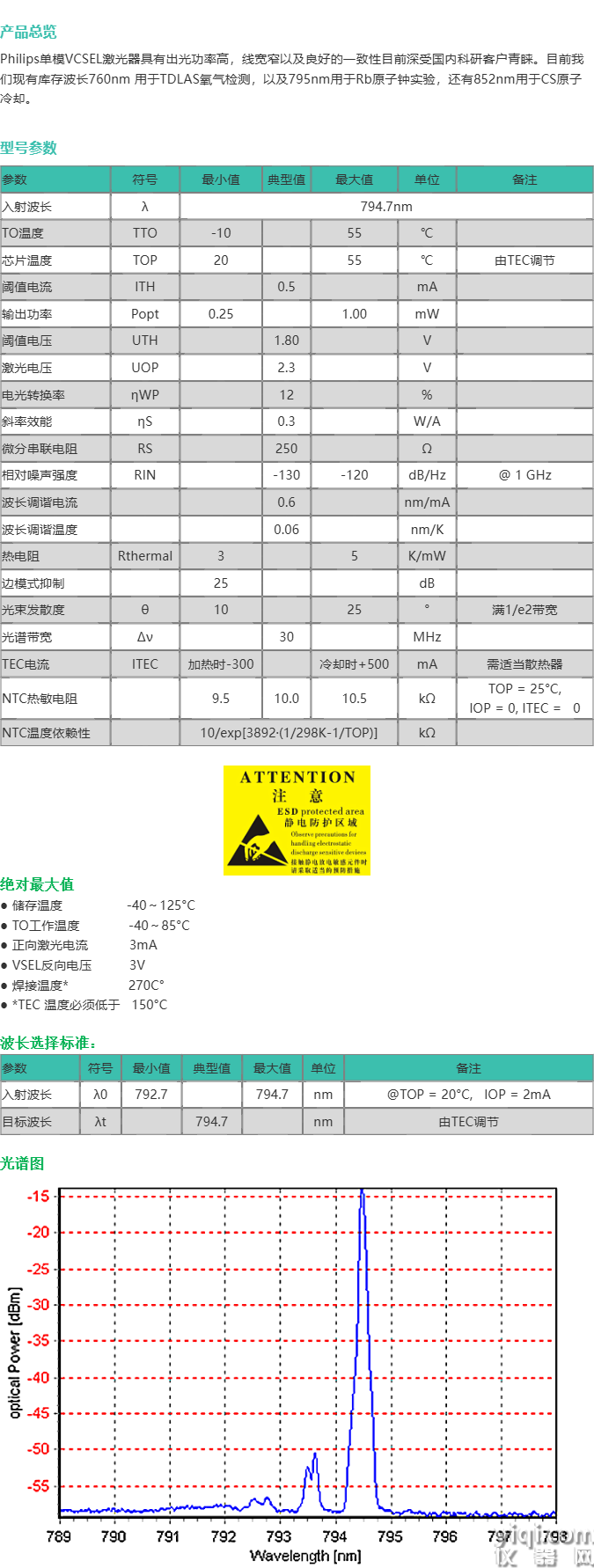

中心波长795nm输出功率1mW封装TO46技术参数参数
符号
最小值
典型值
ZD值
单位
备注
入射波长
λ
794.7nm
TO温度
TTO
-10
55
℃
芯片温度
TOP
20
55
℃
由TEC调节
阈值电流
ITH
0.5
mA
输出功率
Popt
0.25
1.00
mW
阈值电压
UTH
1.80
V
激光电压
UOP
2.3
V
电光转换率
ηWP
12
%
斜率效能
ηS
0.3
W/A
微分串联电阻
RS
250
Ω
相对噪声强度
RIN
-130
-120
dB/Hz
@ 1 GHz
波长调谐电流
0.6
nm/mA
波长调谐温度
0.06
nm/K
热电阻
Rthermal
3
5
K/mW
边模式YZ
25
dB
光束发散度
θ
10
25
°
满1/e2带宽
光谱带宽
Δν
30
MHz
TEC电流
ITEC
加热时-300
冷却时+500
mA
需适当散热器
NTC热敏电阻
9.5
10.0
10.5
kΩ
TOP = 25°C,
IOP = 0, ITEC = 0
NTC温度依赖性
10/exp[3892·(1/298K-1/TOP)]
kΩ
JDZD值
● 储存温度 -40～125°C
● TO工作温度 -40～85°C
● 正向激光电流 3mA
● VSEL反向电压 3V
● 焊接温度* 270C°
● *TEC 温度必须低于 150°C
波长选择标准：
参数
符号
最小值
典型值
ZD值
单位
备注
入射波长
λ0
792.7
794.7
nm
@TOP = 20°C, IOP = 2mA
目标波长
λt
794.7
nm
由TEC调节
光谱图

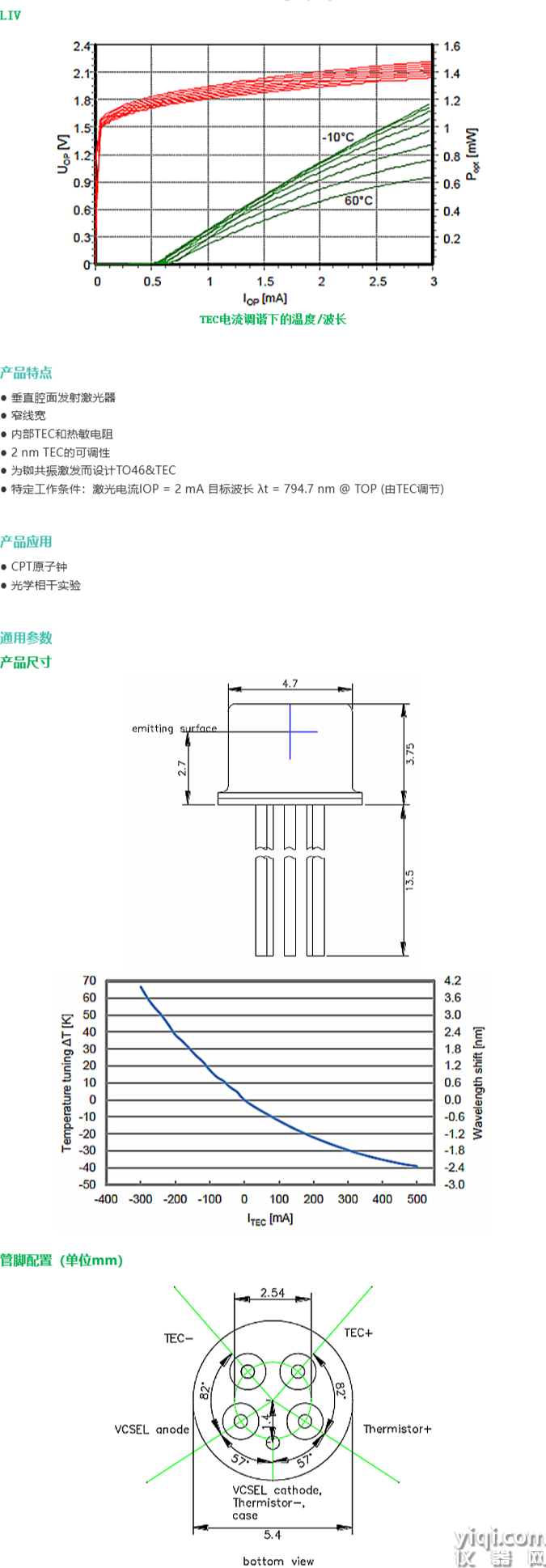

LIV
TEC电流调谐下的温度/波长
产品特点● 垂直腔面发射激光器
● 窄线宽
● 内部TEC和热敏电阻
● 2 nm TEC的可调性
● 为铷共振激发而设计TO46&TEC
● 特定工作条件：激光电流IOP = 2 mA 目标波长 λt = 794.7 nm @ TOP (由TEC调节)
通用参数产品尺寸
管脚配置（单位mm）
产品应用● CPT原子钟
● 光学相干实验
- 产品优势
- 中心波长 795nm；输出功率 1mw；TO46封装；自由空间输出；带TEC
