太赫兹PCA专用 聚焦平凸TPX透镜
- 品牌:筱晓光子
- 型号: FTL-f32.5mm
- 产地:黄浦区
- 供应商报价: 面议
- 筱晓(上海)光子技术有限公司 更新时间:2024-06-27 17:59:24
-
企业性质生产商
入驻年限第3年
营业执照已审核
- 同类产品太赫兹晶体/窗片/透镜(34件)
联系方式:筱晓关经理021-64149583
联系我们时请说明在仪器网(www.yiqi.com)上看到的!
-
为您推荐
- 详细介绍
- 总览
德国BATOP公司供应TPX和硅两种材质的太赫兹透镜,尺寸一般为1英寸或2英寸,包括超半球形和椭圆形硅质太赫兹透镜,以及具有不同直径和焦距的非球面TPX太赫兹透镜。BATOP的TPX透镜可用于太赫兹波段中发射器和探测器之间的太赫兹光束引导,还有专用于PCA应用的TPX太赫兹透镜,能够实现太赫兹光束的准直和聚焦。 在代理Tydex太赫兹透镜和BATOP公司TPX透镜的基础上,筱晓上海光子也提供自主开发的太赫兹透镜和窗镜,包括太赫兹透镜和石英透镜,尺寸可以为1英寸至4英寸,为用户提供更大的定制自由度。
通用参数PCA专用TPX透镜特点:
使用高透过率TPX(聚甲基戊烯)透镜,可以对太赫兹光束进行整形。
搭配一个TPX透镜可以准直来来自超半球形基板透镜的发散太赫兹光束。
搭配两个TPX透镜,可以实现清晰的THz聚焦。
1英寸直径的TPX透镜可被容易地安装到具有超半球形硅透镜的PCA光导天线上。

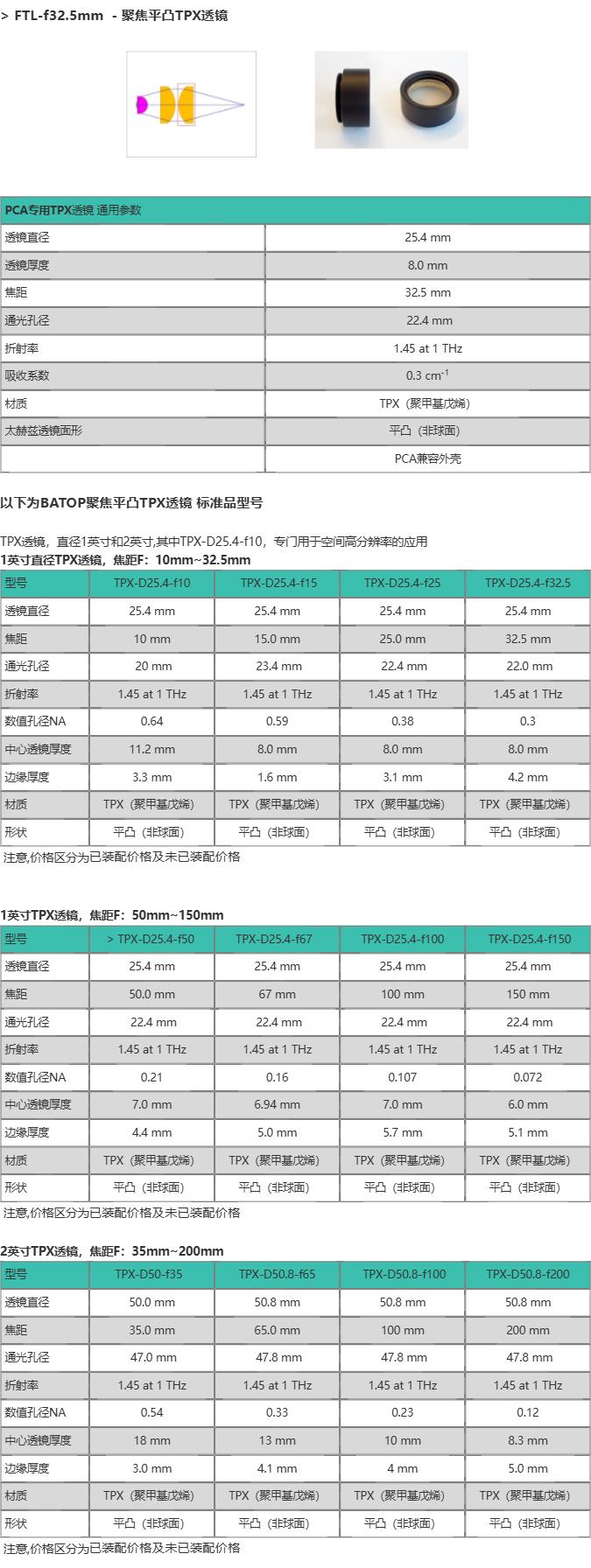

PCA专用TPX透镜规格参数
PCA专用TPX透镜分为3个型号,其通用参数一致
> CTL-D25mm - 已安装的准直非球面TPX透镜,直径25.4 mm以上..
> CTLF-D25mm - 用于光纤耦合PCA的安装准直非球面TPX透镜,直径25.4 mm以上..

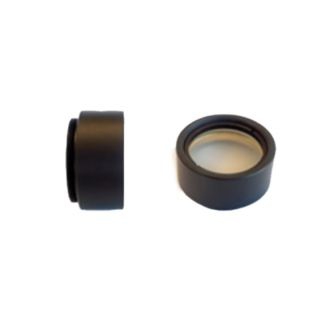

> FTL-f32.5mm - 聚焦平凸TPX透镜
PCA专用TPX透镜 通用参数
透镜直径
25.4 mm
透镜厚度
8.0 mm
焦距
32.5 mm
通光孔径
22.4 mm
折射率
1.45 at 1 THz
吸收系数
0.3 cm-1
材质
TPX(聚甲基戊烯)
太赫兹透镜面形
平凸(非球面)
PCA兼容外壳
以下为BATOP聚焦平凸TPX透镜 标准品型号
TPX透镜,直径1英寸和2英寸,其中TPX-D25.4-f10,专门用于空间高分辨率的应用
1英寸直径TPX透镜,焦距F:10mm~32.5mm
型号
TPX-D25.4-f10
TPX-D25.4-f15
TPX-D25.4-f25
TPX-D25.4-f32.5
透镜直径
25.4 mm
25.4 mm
25.4 mm
25.4 mm
焦距
10 mm
15.0 mm
25.0 mm
32.5 mm
通光孔径
20 mm
23.4 mm
22.4 mm
22.0 mm
折射率
1.45 at 1 THz
1.45 at 1 THz
1.45 at 1 THz
1.45 at 1 THz
数值孔径NA
0.64
0.59
0.38
0.3
中心透镜厚度
11.2 mm
8.0 mm
8.0 mm
8.0 mm
边缘厚度
3.3 mm
1.6 mm
3.1 mm
4.2 mm
材质
TPX(聚甲基戊烯)
TPX(聚甲基戊烯)
TPX(聚甲基戊烯)
TPX(聚甲基戊烯)
形状
平凸(非球面)
平凸(非球面)
平凸(非球面)
平凸(非球面)
注意,价格区分为已装配价格及未已装配价格
1英寸TPX透镜,焦距F:50mm~150mm
型号
> TPX-D25.4-f50
TPX-D25.4-f67
TPX-D25.4-f100
TPX-D25.4-f150
透镜直径
25.4 mm
25.4 mm
25.4 mm
25.4 mm
焦距
50.0 mm
67 mm
100 mm
150 mm
通光孔径
22.4 mm
22.4 mm
22.4 mm
22.4 mm
折射率
1.45 at 1 THz
1.45 at 1 THz
1.45 at 1 THz
1.45 at 1 THz
数值孔径NA
0.21
0.16
0.107
0.072
中心透镜厚度
7.0 mm
6.94 mm
7.0 mm
6.0 mm
边缘厚度
4.4 mm
5.0 mm
5.7 mm
5.1 mm
材质
TPX(聚甲基戊烯)
TPX(聚甲基戊烯)
TPX(聚甲基戊烯)
TPX(聚甲基戊烯)
形状
平凸(非球面)
平凸(非球面)
平凸(非球面)
平凸(非球面)
注意,价格区分为已装配价格及未已装配价格
2英寸TPX透镜,焦距F:35mm~200mm
型号
TPX-D50-f35
TPX-D50.8-f65
TPX-D50.8-f100
TPX-D50.8-f200
透镜直径
50.0 mm
50.8 mm
50.8 mm
50.8 mm
焦距
35.0 mm
65.0 mm
100 mm
200 mm
通光孔径
47.0 mm
47.8 mm
47.8 mm
47.8 mm
折射率
1.45 at 1 THz
1.45 at 1 THz
1.45 at 1 THz
1.45 at 1 THz
数值孔径NA
0.54
0.33
0.23
0.12
中心透镜厚度
18 mm
13 mm
10 mm
8.3 mm
边缘厚度
3.0 mm
4.1 mm
4 mm
5.0 mm
材质
TPX(聚甲基戊烯)
TPX(聚甲基戊烯)
TPX(聚甲基戊烯)
TPX(聚甲基戊烯)
形状
平凸(非球面)
平凸(非球面)
平凸(非球面)
平凸(非球面)
注意,价格区分为已装配价格及未已装配价格
