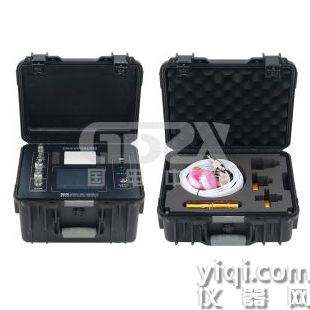

SF6综合气体分析仪
- 品牌：武汉敢为科技
- 型号： GW-6000
- 产地：武汉
- 供应商报价： 面议
-
武汉敢为科技有限公司
更新时间：2024-07-16 10:28:14 -
企业性质生产商
入驻年限第2年
营业执照已审核
- 同类产品能源电力安全预警(5件)
-
为您推荐
- 详细介绍
GW-6000型SF6综合气体分析仪是我公司针对电力领域SF6绝缘气体微量分解产物而开发的纯光学气体分析仪。该分析仪采用了自主知识产权的长光程气体吸收池（L-Cell），结合190-230nm深紫外差分光谱技术（DOAS）实现了针对SO2、HF、H2S等气体的精确测量，同时选用红外波长滤波（GFC）技术的红外气体传感器针对CO进行分析，具有高分辨率、低检出限，快响应性等特点，快速准确地判断出SF6断路器、互感器、GIS和变压器等电气设备内部早期故障。
测量气体 SO2、H2S、CO、SF6
测量范围 0~100ppm、0~100ppm、0~500ppm、0%~100%
技术原理 DOAS+GFC+NDIR
应用领域 煤矿电力 -SF6分解产物检测
产品特性
选取吸收更强的气体吸收波段，更好的检测效果和精度。国内长光程光学检测技术，光程2米以上，真正实现0.1ppm直测，非算法拟合。
SO2和H2S采用改进型紫外差分光谱（DOAS），与传统的技术相比，测量精度不受水分和粉尘影响。
CO采用红外波长滤波技术（GFC）搭配长光程气室（L-Cell），更低的检出限更好的抗干扰性能。
光源采用高稳定性脉冲氙灯或者脉冲直流红外光源，仪器具有更长的寿命。
模块化设计，光源、光谱仪、核心电路、气体室、传感器等采用模块化设计，可靠性高、可扩展性好、维护方便。
技术指标
检测组分
SO2
H2S
CO
露点
SF6
检测原理
紫外差分吸收光谱技术
波长滤波红外
阻容法
非分散红外
量程
默认量程0~100ppm
0~500ppm
-60℃~+20℃
0%~100%
检出限
±1%F.S.
±0.1℃
±0.05%
示值误差
±1%F.S.
±0.5℃
±0.5%
交叉干扰
SF6、CO、HF、SO2、H2S相互干扰≤2%F.S.
重复性
≤1%
零点漂移
不超过±2%F.S./d
量程漂移
不超过±2%F.S./d
采样流量
（0.2-0.5）L/min
采样方法
抽取式测试
环境温度
-20℃~45℃
响应时间
≤60s
预热时间
≤30min
通讯接口
RS232&USB
数据输出
支持打印机、串口
电源/功率
220VAC±22V，＜200W
重量
约10kg
各技术应用对比
技术原理
电化学法
色谱法
光学法（红外/紫外）
化学比色/电离法
气体成分
有损
有损
无损
有损
检测精度
低
高
高
低
重复性
差
高
高
低
使用寿命
电化学试剂寿命短
定期更换载气，二年更换色谱柱
无耗材，5年以上
需更换耗材，寿命2年
耗气量
200ml
1L以上
500mL以上
1L以上
便携性
很好
极差
好
一般
响应速度
45秒
5分钟
70秒
2分钟
品名
型号
备 注
SF6综合气体分析仪
GW-6000P
红外光学：CO、SF6
紫外光学：H2S、SO2
激光光学：H2OGW-6000M
红外光学：CO、SF6
紫外光学：H2S、SO2
阻容法：H2OGW-6000B
红外光学：CO
紫外光学：H2S、SO2
热导法：SF6，阻容法：H2OSF6分解产物分析仪
GW-6001
红外光学：CO，紫外光学：H2S、SO2
SF6纯度微水分析仪
GW-6002
红外光学：SF6，激光光学：H2O
SF6/CF4混合气体分析仪
GW-6003
红外光学：SF6、CF4，阻容法：H2O
SF6/N2混合气体分析仪
GW-6004
红外光学：SF6、N2，阻容法：H2O
技术原理当红外光通过待测气体时，这些气体分子对特定波长的红外光有吸收作用，并且其吸收关系服从朗伯比尔吸收定律。通过测量窗和对比窗的光强，可以计算出待测气体的浓度。进口红外光源提供长期稳定的红外光，能够满足红外气体吸收池的气体测量；高灵敏的探测器配合精心定制的、具有极强选择性的两片滤波片，选择特定波长光照射到达探测器，从而输出带有浓度信号的电压波形，提供微处理器采集和计算、校准，获得浓度信号，通过数字信号输出。同时，自动补偿因光源强度的改变，或光学器件受污染所带来的影响。
应用场景
煤矿电力 -SF6分解产物检测
