- 品牌:中航时代
- 型号: 高频介电常数测试仪
- 产地:北京市房山区经济技术开发区顾八路1号
- 供应商:北京中航时代仪器设备有限公司
ZJD-B型介电常数及介质损耗测试仪一、工频/产品概述 ZJD-B型产品是我公司Z新一代通用、多用途、多量程的阻抗测试仪器。它以单片计算机作为仪器的控制、测量核心,真正实现了介质损耗及介电常数测试仪的数字化,电容、电感、Q值、信号源频率都在一个液晶屏上展示出来。在你操作时,再也不用去注意量程和换算单位。在任何频率下,只要能找到谐振点,都能直接读出电感、电容值,大大扩展了电感的测量范围,而不再是固定的几个频率下才能测出电感值的大小。采用DDS数字直接合成方式的内部信号源,具有信号失真小,频率精确、信号幅度稳定的优点,更保证了测量精度的精确性。另外还采用了标准频率测试点自动设定,谐振点自动搜索,Q值量程手动或自动转换,自动稳幅等新技术,改进了调谐回路,使得调谐测试回路的残余电感减至Z低,使得新表在使用时更为方便,测量值更为精确。 工频介电常数测试...
展开 -
相关产品
- 高频介电常数测试仪共26个
- 排列样式:
-
GCSTD-A/B 2020新款GCSTD系列高频介电常数测试仪参数
- 品牌:北京冠测仪器
- 型号: GCSTD-A/B
- 产地:北京市昌平区
介电常数测试仪及介质损耗测试仪 主要用途:主要用于测量非金属材料的介电常数(ε)和介质损耗(tanδ)应用对象:该仪器用于科研机关、学校、工厂等单位对无机非金属新材料性能的应用研究 电极规格固体:材料测量直径Φ38mm 可选;厚度可调 ≥ 15mm液体:测量极片直径 Φ38mm; 液体杯内径Φ48mm 、深7mm(选配)粉体:测量极片直径 Φ38mm; 液体杯内径Φ48mm 、深7mm(选配)试样要求:固体样品厚度要求:0.5-15MM 测量方法 可采用直接测量法和替代法两种。当采用直接测量法时,必须消除连接线和试样实具等分布参数 的影响。 测量电路的分布参数可用图4表示,图中Ls、Rs为与试样串联的连接线、夹具等的等效电感及 电阻,Cp、RP为与试样并联的连接线、夹具等的等效电容及电阻。当Ls、Rs很小,且可忽略时, 或当CP 技术指标:功能名称:GCSTD-AGCS
-
HCJDCS-B 高频介电常数测试仪、北京华测厂家直销
- 品牌:华测
- 型号: HCJDCS-B
- 产地:北京市海淀区信息路2号
产品、北京华测厂家直销产品、北京华测厂家直销产品简介高频介损及介电常数测试仪能在较高的测试频率条件下,测量高频电感或谐振回路的Q值,电感器的电感量和分布电容量,电容器的电容量和损耗角正切值,电工材料的高频介质损耗,高频回路有效并联及串联电阻,传输线的特性阻抗等。该仪器广泛地用于科研机关、学校、工厂等单位。主要用于测量玻璃、陶瓷等材料在高频信号下的介损、介电常数。 HCJS-A高频介损及介电常数测试仪。规格型号HCJDCS-BHCJDCS-AHCJDCS-C工作频率范围50kHz~50MHz四位数显,压控振荡器1kHz~70MHz四位数显,数字合成50kHz~160MHz四位数显,数字合成Q值测量范围1~1000三位数显,±1Q分辨率5~599四位数显,±0.1Q分辨率1~1000四位数显,±0.1Q分辨率可调电容范围40~50...
-
HCJS-A 高频介电常数测试仪
- 型号: HCJS-A
- 产地:北京
产品 一、主要特点GB/T1409《测量电气绝缘材料在工频、音频、高频(包括米波波长在内)下电容率和介质损耗因数的试验方法》, (等效采用IEC 60250)设计和制造的,并符合JB 7770等试验方法HCJS-A高频介损及介电常数测试仪能在较高的测试频率条件下,测量高频电感或谐振回路的Q值,电感器的电感量和分布电容量,电容器的电容量和损耗角正切值,电工材料的高频介质损耗,高频回路有效并联及串联电阻,传输线的特性阻抗等。该仪器广泛地用于科研机关、学校、工厂等单位。主要用于测量玻璃、陶瓷等材料在高频信号下的介损、介电常数。HCJS-A高频介损及介电常数测试仪是北京华测试验仪器有限公司新研制的产品,它以DDS数字直接合成方式产生信号源,频率达60MHz /160MHz,信号源具有信号失真小、频率精确、信号幅度稳定的优点,更保证了测量精度的精确性。其主电容调节用传感器感应,电容读数...
-
wi119696 高频介电常数测试仪
- 型号: wi119696
- 产地:北京
频介损及介电常数测试仪能在较高的测试频率条件下,测量高频电感或谐振回路的Q值,电感器的电感量和分布电容量,电容器的电容量和损耗角正切值,电工材料的高频介质损耗,高频回路有效并联及串联电阻,传输线的特性阻抗等。该仪器广泛地用于科研机关、学校、工厂等单位。主要用于测量玻璃、陶瓷等材料在高频信号下的介损、介电常数。 HCJS-A高频介损及介电常数测规格 -B-A-C工作频率范围50kHz~50MHz 四位数显,压控振荡器1kHz~70MHz 四位数显,数字合成50kHz~160MHz 四位数显,数字合成Q值测量范围1~1000 三位数显,±1Q分辨率5~599 四位数显,±0.1Q分辨率1~1000 四位数显,±0.1Q分辨率可调电容范围40~500 pF
-
希欧WGJSTD-B高频介电常数测试仪(2015新款)
- 产地:中国大陆
一、产品用于测试电工材料的介电系数和损耗角正切值,也用来测试高频阻抗元器件(电感、电容和其他谐振组件)的品质因数即:Q值。相对阻抗电桥法,高频震荡法的测试结果更真实地反映了材料器件在高频工作状态下的特性。 三、本仪器的测试回路可用被测元件L、主调谐电容C、回路的损耗电阻R构成的串联电路来等效,当测试回路谐振时(高频信号源输入信号的频率为谐振频率w0),主调电容上的电压是信号源输入电压的Q倍,或Q=w0L/R=1/w0CR,显然信号源频率w0的稳定度和精度、主调电容C的精度和分辨率、测试回路的高频损耗R决定了仪器的品质。模拟式的信号源稳定性差,主调电容的分辨率和读数精度低,使用复杂,并且不可避免地存在主观的操作误差。WGJSTD-B传承代WGJSTD-A数码化、人性化设计理念,采用数字化主调电容、LCD大屏幕液晶显示全参数、DDS直...
-
GDAT-A 互感器高频介电常数测试仪
- 品牌:北广精仪仪器
- 型号: GDAT-A
互感器产品一、概述介质损耗和介电常数是各种电瓷、装置瓷、电容器等陶瓷,还有复合材料等的一项重要的物理性质,通过测定介质损耗角正切tanδ及介电常数(ε),可进一步了解影响介质损耗和介电常数的各种因素,为提高材料的性能提供依据;该仪器用于科研机关、学校、工厂等单位对无机非金属新材料性能的应用研究。二、仪器的技术指标仪器技术指标:☆Q值测量:a.Q值测量范围:5~999。 b.Q值量程分档:30、100、300、999、自动换档。c.标称误差频率范围:25kHz~10MHz; 固有误差:≤5%±满度值的2%;工作误差:≤7%±满度值的2%;频率范围:10MHz~50MHz; 固有误差:≤7%±满度值的2%;工作误差:≤10%±满度值的2%。☆电感测量:a.测量范围:0.1μH~1H。b.分 档:分七个量程。0.1~1μH, 1~10μH, 10~100μH, 0.1~lmH, 1...
-

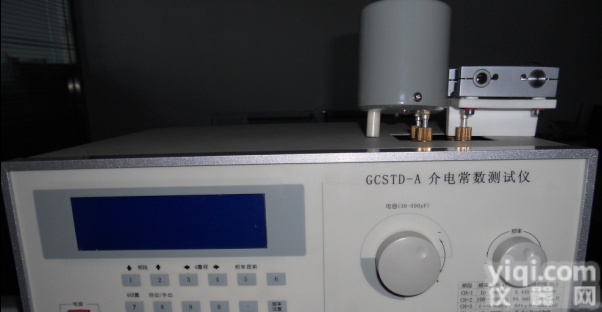

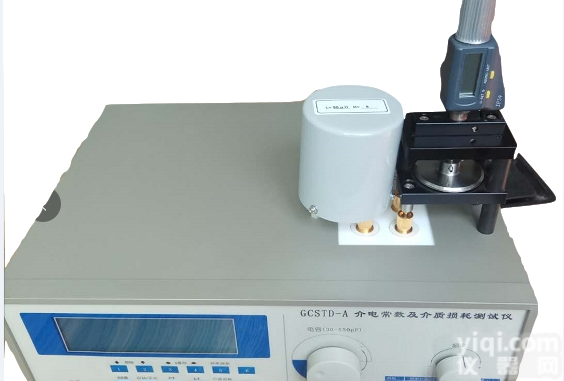

GCSTD-A 高频介电常数测试仪
- 品牌:北京冠测
- 型号: GCSTD-A
- 产地:北京市昌平区
GCSTD-A产品 技 术 方 案 书 北京冠测精电仪器设备有限公司 产品图片: 冠测公司自主研发电性能专业检测仪器分类序号设备名称设备型号测试指标备注1电压击穿试验仪DDJ10KV-150KV介电强度、泄漏电流介电强度、泄漏电流2体积表面电阻测定仪GEST-121体积电阻率、表面电阻率体积电阻率、表面电阻率3产品GCSTD-A介电常数、介质损耗测试频率10KHZ-50MHZ4GCSTD-B介电常数、介质损耗测试频率20KHZ-160MHZ5工频介电常数测试仪GCSTD-C介电常数、介质损耗测试频率50HZ6高低频介电常数测试仪GCSTD-D介电常数、介质损耗测试频率20HZ-5MHZ7耐电弧试验仪NDH-A耐电弧微机控制、触摸屏控制8高压漏电起痕试验仪NL...
-
高频介电常数测试仪GDAT-A北京供应商
- 品牌:北广精仪仪器
一 产品GDAT-A北京供应商工作特性1. 平板电容器极片尺寸:φ25.4mm极片间距可调范围和分辨率:≥10mm,±0.01mm 2. 园筒电容器电容量线性:0.33pF / mm±0.05 pF长度可调范围和分辨率:≥0~20mm,±0.01mm3. 夹具插头间距:25mm±1mm4. 夹角损耗角正切值:≤4×10-4(1MHz时) 二. 产品GDAT-A北京供应商工作原理本测试装置是由二只测微电容器组成,平板电容器一般用来夹持被测样品,园筒电容器是一只分辨率高达0.0033pF的线性可变电容器,配用仪器作为指示仪器,绝缘材料的损耗角正切值是通过被测样品放进平板电容器和不放进样品的Q值变化,由园筒电容器的刻度读值变化值而换算得到的。同时,由平板电容器的刻度读值变化而换算得到介电常数。 三. 使用方法1. 被测样品的准备被测样品要求...
-
HCJDCS-A 高频介电常数测试仪
- 品牌:华测
- 型号: HCJDCS-A
- 产地:北京海淀上地
高频介电常数及介质损耗测试仪一、产品产品介绍1、HCJDCS-A介电常数及介质损耗测试仪是根据GB/T 1409《测量电气绝缘材料在工频、音频、高频(包括米波波长在内)下电容率和介质损耗因数的试验方法》(等效采用IEC 60250)设计和制造的,并符合JB 7770等试验方法。2、它适用于在高频(1MHz)下绝缘材料的测试。3、介电常数又称电容率或相对电容率,是表征电介质或绝缘材料电性能的一个重要数据,常用ε表示。 介质在外加电场时会产生感应电荷而削弱电场,原外加电场(真空中)与Z终介质中电场比值即为介电常数。其表示电介质在电场中贮存静电能的相对能力,例如一个电容板中充入介电常数为ε的物质后可使其电容变大ε倍。介电常数愈小绝缘性愈好。如果有高介电常数的材料放在电场中,场的强度会在电介质内有可观的下降。介电常数还用来表示介质的极化程度,宏观的介电常数的大小,反应了微观的极化现象...
-
高频介电常数测试仪
- 产地:北京市海淀区
北京北广精仪仪器设备有限公司 所有产品 优质 无可挑剔。 介电常数测试仪特性 介质损耗和介电常数是各种电瓷、装置瓷、电容器等陶瓷,还有复合材料等的一项重要的物理性质,通过测定介质损耗角正切tanδ及介电常数(ε),可进一步了解影响介质损耗和介电常数的各种因素,为提高材料的性能提供依据;仪器的基本原理是采用高频谐振法,并提供了,通用、多用途、多量程的阻抗测试。它以单片计算机作为仪器的控制,测量核心采用了频率数字锁定,标准频率测试点自动设定,谐振点自动搜索,Q值量程自动转换,数值显示等新技术,改进了调谐回路,使得调谐测试回路的残余电感减至Z低,并保留了原Q表中自动稳幅等技术,使得新仪器在使用时更为方便,测量值更为精确。仪器能在较高的测试频率条件下,测量高频电感或谐振回路的Q值,电感器的电感量和分布电容量,电容器的电
