害虫远程实时监测系统也叫托普植保信息化监控预警系统，是托普云农自主研发的一套四情监测设备，该设备由远程拍照式虫情测报灯、远程拍照式孢子捕捉仪、无线远程拍照式孢子捕捉仪、无线远程自动气象站、远程视频监控系统等组成，可广泛用于农业害虫、林业害虫、仓储害虫等监测领域。

众所周知，在农林业种植上，一些病虫害的发生总是无法避免，虽然预防方法多种多样，但尝尝因为不科学的做法而收效甚微。而害虫远程实时监测系统由远程拍照式虫情测报灯、远程拍照式孢子捕捉仪、无线远程拍照式孢子捕捉仪、无线远程自动气象站、远程视频监控系统等组成，可自动完成虫情信息、病菌孢子、农林气象信息的图像及数据采集，并自动上传至云服务器；远程无线传输、实时显示、存储虫情、病菌孢子图像；通过图像信息库及技术分析功能，分析田间的病虫害数量变化，预测病虫害的发生时间和趋势；用户可通过云平台或手机APP实时查看数据，远程管理设备，实现信息化管理，达到省、市、县、乡各级信息采集站无线传输，运程控制，信息数据共享，从而提高相关部门的病虫害监测防控能力。

害虫远程实时监测系统|托普植保信息化监控预警系统流程图：

害虫远程实时监测系统|托普植保信息化监控预警系统云平台：

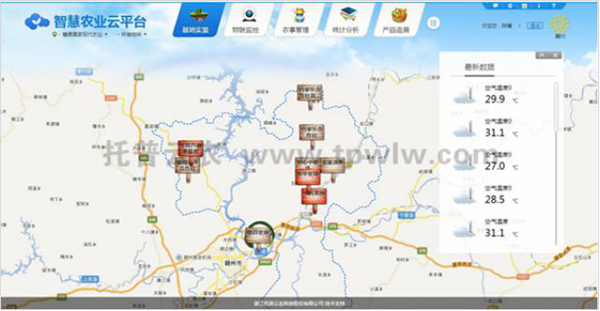

1、随时随地查看园区数据
园区三维图综合管理，所有监控点直观显示，监测数据一目了然。
土壤数据：土壤温度、土壤水分、土壤盐分，土壤PH值等；
气象数据：空气温度、空气湿度、光照强度、降雨量、风速、风向、二氧化碳浓度等；
虫情数据：虫情照片、统计计数等。
植物本体数据：果实膨大、茎秆微变化、叶片温度等；

2、随时随地查看园区病虫害情况
       系统通过搭建在田间的智能虫情监测设备，可以无公害诱捕杀虫，绿色环保，同时利用GPRS/3G移动无线网路，定时采集现场图像，自动上传到远端的物联网监控服务平台，工作人员可随时远程了解田间虫情情况与变化，制定FZ措施。通过系统设置或远程设置后自动拍照将现场拍摄的图片无线发送至监测平台，平台自动记录每天采集数据，形成虫害数据库，可以各种图表、列表形式展现给农业专家进行远程诊断。

       可远程随时发布拍照指令，获取虫情照片，也可设置时间自动拍照上传，通过手机、电脑即可查看，无需再下田查看。

昆虫识别系统，自动识别昆虫种类，实现自动分类计数

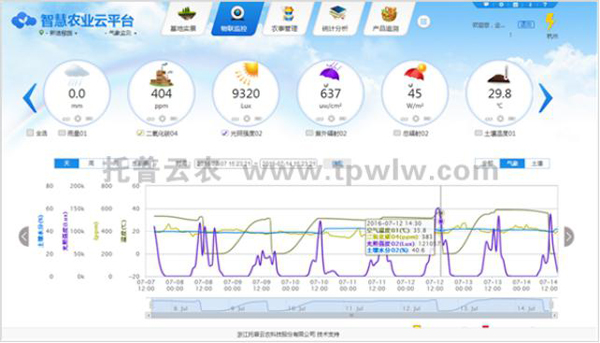

历史数据可按曲线、报表形式展现，清晰直观查看所有监测设备的监测数据

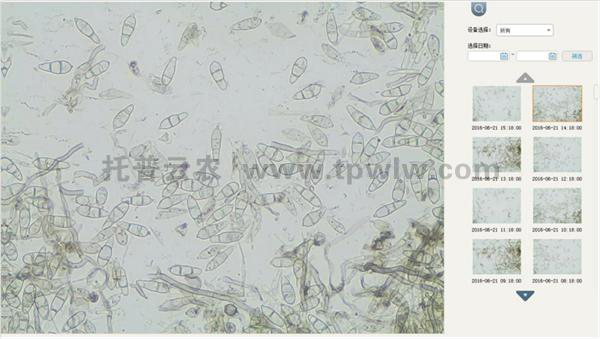

千倍光学放大显微镜可定时清晰拍摄孢子图片，自动对焦，自动上传，实现全天候无人值守自动监测孢子情况

3、墒情监测

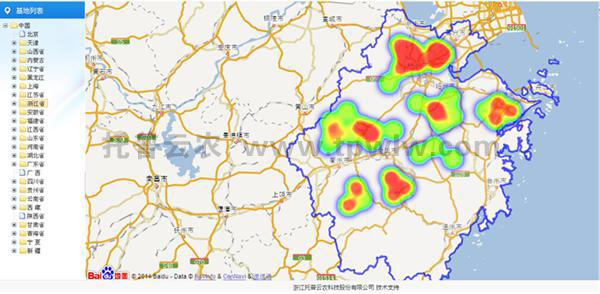

       各省包含众多市县级乡镇地区，如此庞大的种植面积，用报表很难将全省的墒情形象展示出来。图形预警与灾情渲染模块，正是为了解决这个问题而设置。
       平台将灾情按严重程度分为不同颜色，并在省级行政图中以点的形式表示，只要一打开平台的行政区域图，即可直观显示省内各区域的墒情情况如何。

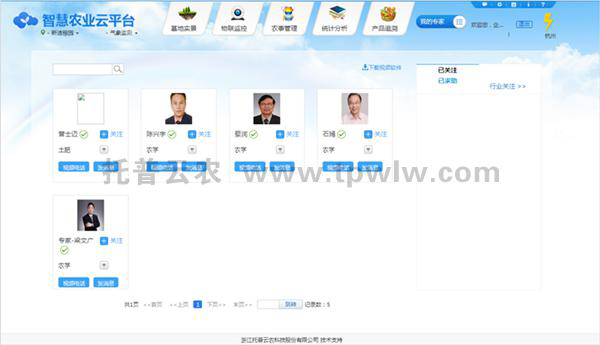

4、专家系统
该系统可将病虫害FZ专家信息及联系方式全部集中到一起，用户可联线专家咨询四情危害FZ难题。

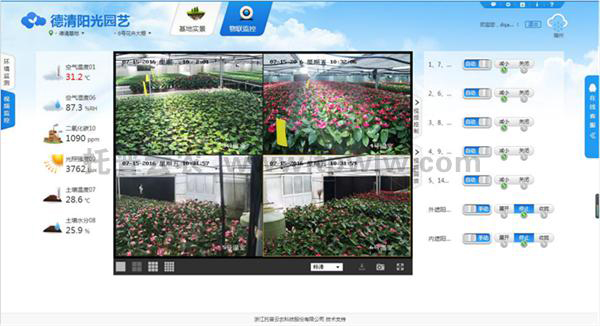

5、视频监控
       管理区域内放置360°全方位红外球形摄像机，可清晰直观的实时查看种植区域作物生长情况、设备远程控制执行情况等。
       增加定点预设功能，可有选择性设置监控点，点击即可快速转换呈现视频图像。

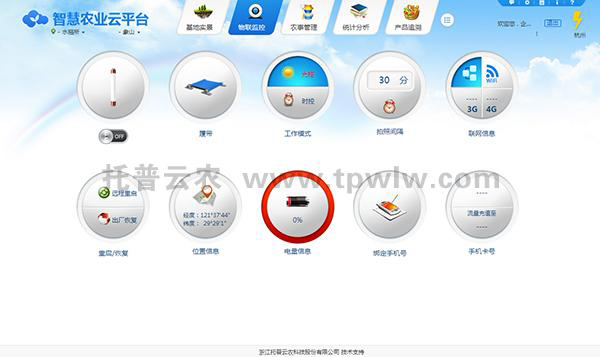

 6、任务设置，远程自动控制
实现对病虫情监测设备的远程监管与控制，设备工作情况可远程管理。

二、害虫远程实时监测系统|托普植保信息化监控预警系统移动端：
       系统已实现与手机端、平板电脑端、PC电脑端无缝对接。方便管理人员通过手机等移动终端设备随时随地查看系统信息，远程操作相关设备。

三、害虫远程实时监测系统|托普植保信息化监控预警系统数据采集设备：
       数据采集是实现信息化管理、智能化控制的基础。由于农业行业的特殊性，传感器不仅布控于室内，还会因为生产需要布控于田间、野外，深入土壤或者水中，接受风雨的洗礼和土壤水质的腐蚀，对传感器的精度、稳定性、准确性要求较高。
1、远程拍照式虫情测报灯
       改变了测报工作的方式，简化了测报工作流程，保障了测报工作者的健康。

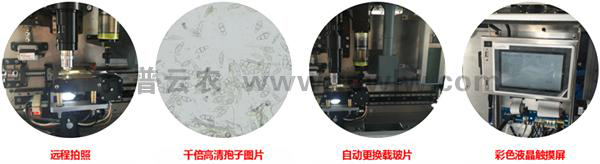

2、远程可拍照式孢子捕捉仪
       专为收集随空气流动、传染的病害病原菌孢子及花粉尘粒而研制，主要用于检测病害孢子存量及其扩散动态，为预测和预防病害流行、传染提供可靠数据。收集各种花粉，以满足应用单位的研究需要。设备可固定在测报区域内，定点收集特定区域孢子种类及数量通过在线分析并实时传输到管理平台。

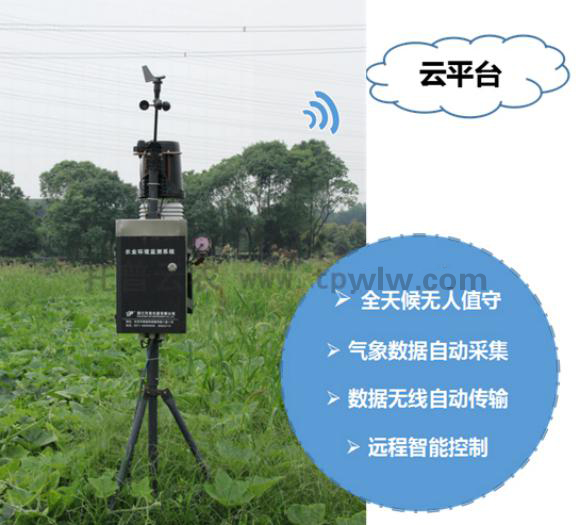

3、无线田间气象站

特点：
①　可远程设置数据存储和发送时间间隔，无需现场操作；
②　带摄像头，可实时拍照并上传至平台，实时了解田间及作物情况；
③　太阳能供电，可在野外长期工作；
④　 可配置土壤水分、土壤温度、空气温湿度、光照强度、降雨量、风速风向等17种气象参数。

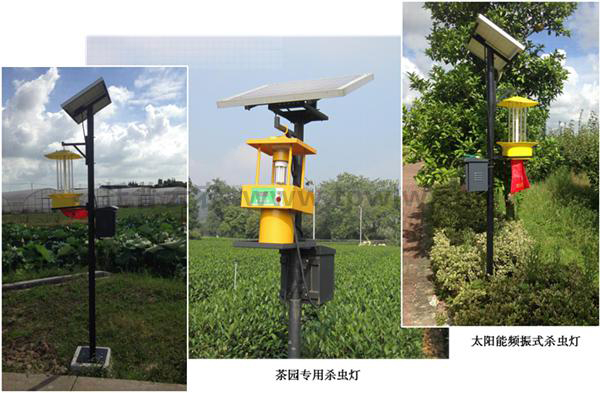

四、绿色防控设备

一、系统整体框架

系统由云服务器和信息化监测预警系统、监测设备构成，系统支持监测数据基于GIS地图的多种组织呈现方式、支持设备用户群组管理、支持历史数据留存统计及定制报表分析管理、支持自定义超标排放报警信息。即在排污异常事件发生时，通过告警传输通道，及时根据事件优先级的等级，通过现场、邮件、通讯等方式通知相应管理负责人，及时对异常情况进行处理。

二、监测预警信息平台

1、GIS实时地图

一图一库一系统，以GIS为基础，展示环境监测体系的运行状态，进而为后续的监测环节，数据通讯等提供直观有效的数据。

监测网格可自由选择，组合切换，解决监测参数不一致问题。结合其他功能，用户可实时掌握辖区内所有污染物的排放情况。查看带有监控的站点时，可随时预览现场视频，部分关键视频可以录制存储，便于随时调取回看。

系统内置环境保护系列标准，例如污染等级划分等，对于监测站点数据进行污染等级的计算，并按照对应颜色进行标记。

2、数据分析管理

数据查询

用户可按照区域、监测因子等进行组合筛选，查询各排放口的上报的监测数值、设备运行情况等，以列表的形式进行展示。

对于超标或异常数据，系统提供单独分类，用户可自定义查询导出，以对应污染阶段颜色显示，以示提醒。

数据导出

数据展示支持多种表现形式，用户可根据筛选条件自行查看选定时间段内，监测数据的变化趋势和污染物状况，同时支持点位之间或者时间段之间的横向对比。点击右上角即可将数据结果导出打印。

总量统计

可以选取指定时间段，计算得出该站点的排放总量。

3、信息档案管理

建立“一企一档”、“一点一档”制度，记录其基本信息与关联关系，系统可设置对应信息。

企业、点位、用户需要确认基础信息条目，三者形成绑定关系。落实监测负责人制，更好的支持工作。

4、系统权限管理

系统功能模块化管理，按照访问模块的不同区分角色权限级别。编辑角色时，即可预置新用户权限。也可针对具体角色手动选择分配其权限范围。

5、预警预报管理

报警管理实现对主要污染物排放的智能监控，对数据异常、设备故障等情况进行记录，通过界面提示、等方式推送相关负责人和运维人员。

报警类型：联网异常报警、数据异常报警、监测设备故障报警。

系统设置

系统内置监测因子的国家管控标准，同时每个监测点都可根据具体环境自行设置预警限值。达到限值时，系统自动推送报警信息，启用视频抓拍，记录监测点位名称、当前时间、监测值等数据，图像与视频做为资料可在平台直接预览。处理完毕或者恢复正常时，自动解除报警事件。

选择添加预警通知角色。

编辑可设置每日具体的推送时间（免打扰功能），和推送的预警信息类型。

历史记录

用户可按照时间段、对应项目、监测点位、报警类型等条件查询超标截图，监控记录、报警时间、持续时长、处理结果等。

任务溯源管理

污染源排放状况不合理时，系统监控，管理者通过系统直接派发人工作业任务，支持文字、语音、通话，支持广播、群组、单呼等多种管理形式。自动或者人工作业以后，都会在系统相应栏目留痕，方便溯源考核。

三、系统采用设备

监测点一般使用国标法设备，该设备安装在主干道或主管道上，每一路集中监测ZX由一套在线监测设备和数据采集传输仪器构成，对此进行检测并实时上传数据ZX。

1、 数据采集传输仪器

• 集成声光报警功能，系统出现异常时，根据设定即可进行报警提示；

• LED采用高亮耐用铁片灯珠集成，螺旋式报警频闪设计；

• 标准电源：DC 12V/0.，供电范围：DC 5~35V，通信电流；<85mA (12V)，系统功耗：＜10W；

• 工作温度：－35℃ ～ +75℃，工作湿度：0 ～ 95%RH；

• 数据传输模块内置RS232和 RS485，可定制TTL电平，5路I/O；

• 支持透明传输，内嵌TCP/IP 协议，支持 APN/VPDN；

• 支持多ZX和 TCP server 功能，可根据域名和 IP 地址访问ZX。

2、部分水质监测设备

COD在线监测仪

性能特点：

• 可分析氯离子含量在CL—10000mg/L以下的污水；

• 可预约定时采集，等间隔采集，遥控采集等多种模式；

• 可视化的系统动化流程或测量曲线分析过程；

• 水冷低温试剂储藏箱技术使得试剂保存更持久；

• 超标数据自动留样接口，为备查和复检提供便利；

• 创新的数据总线模块化设计，降低系统维护率；

• 自动复位和自动维护保养无须过多人为干预；

• 在网设备具有远程访问和自动故障诊断功能；

• 主从型数据端口，可以配置网络或任意无线模块；

• 7寸TFT触摸屏，和谐的运行和数据显示界面；

• 兼具USB数据导出功能，导出数据时段可以选择；

• 友好的图形、表格化人机界面，设备操作简单易用。

雨量监测站WX-YLJC

WX-YLJC雨量监测站是一款以物联网为基础的现代型雨量站，由雨量传感器(雨量筒)、数据发送装置、蓄电池、太阳能电池板、支架等组成，设备能够以无线远程发送的形式发送雨量数据，可以将数据无线远程发送到监控平台，登录物联网平台查看实时数据和历史记录，远程对雨量站的数据上报间隔、数据接收量、设备发送地点、是否清空数据等参数进行设置，雨量数据包括降雨状态、每次数据采集间隔的降雨量、本次降雨量、天降雨量、周降雨量、月降雨量、年降雨量等，发送至平台的数据可直接导出到桌面EXCEL表格中，供用户作进一步的数据分析和处理。

　　技术参数：

　　◇测量范围：雨强0～4mm/min

　　◇测量精度：±0.2mm

　　◇分 辨 率：0.2mm

　　◇上报形式：4G无线远传

　　◇承雨口径：φ200mm

　　◇供电方式：太阳能电池板+蓄电池组合供电

　　◇太阳能功率：10W / 30W (选配)

　　◇蓄电池参数：DC3.7V 10Ah

　　◇支架高度：1.5米

　　◇工作环境：-20℃～80℃(不结冰状态)

　　功能特点：

　　◇不用装任何软件，现代化监控平台，有降雨时会接收到传输上来的雨量数据，无降雨时会进入休眠状态，简单实用;

　　◇除了降雨开始、结束后发送雨量数据外，单次降雨过程中也会按设置的数据上报间隔自动上报雨量数据;

　　◇自动统计雨量数据，自动计算出每N分钟的累积降雨量，每N分钟后会开始重新计数，并自动累积本次降雨量、天降雨量、周降雨量、月降雨量、年降雨量等数据，多条数据可直接复制到EXCEL表格中;(N为时间间隔)

　　◇上传数据过程中，如果出现发送失败的状况，设备会自动进行本地缓存，等网络恢复正常的时候，会将本地缓存的多条数据一次性发送至指定邮箱;

　　◇短信设置功能，用户可登陆物联网平台(网页)，向设备发送设置参数的短信，实现对雨量监测站的远程控制，方便使用;

　　◇平台支持多站点，能够有效地满足用户多地预报监测统计的需求;

　　◇整机体积小，配备2.3米不锈钢支架、太阳能电池板和ABS雨量筒，便于携带、运输，安装方便;

　　◇精心设计的雨量传感器，线性度好，测量精度高，传输距离长，抗干扰能力;

　　◇内置滤波电路，能够有效滤除干扰信号;

　　◇传感器外壳用ABS材质制成，环境耐受力强，受酸碱影响小，不起锈，外观质量佳，光洁度高，滞水产生的误差小;

　　◇传感器的翻斗部件支承系统制造精良，摩阻力矩小，因而翻斗部件翻转灵敏，性能稳定，工作可靠;

　　◇传感器的底盘内部设有水平调节泡，可以辅助底角将设备调整到佳水平度。

    温室大棚环境远程监控系统是托普云农新研制的一套大棚环境管理解决方案，该方案可以实时远程获取温室大棚内部的空气温湿度、土壤水分温度、二氧化碳浓度、光照强度及视频图像， 通过模型分析，可以自动控制温室湿帘风机、喷淋滴灌、内外遮阳、顶窗侧窗、加温补光等设备。同时，系统还可以通过手机、PDA、计算机等信息终端向管理者推送实时监测信息、报警信息，实现温室大棚信息化、智能化远程管理，充分发挥物联网技术在设施农业生产中的作用，保证温室大棚内环境Z适宜作物生长实现精细化的管理,为作物的高产、优质、GX、生态、安全创造条件，帮助客户提GX率、降低成本、增加收益。

1.温室大棚环境远程监控系统功能

1.1 温室环境实时监控

    (1) 通过电脑或者手机远程查看温室的实时环境数据，包括空气温度、空气湿度、土壤温度、土壤湿度、光照度、二氧化碳浓度、氧气浓度等。远程实时查看温室视频监控视频，并可以保存录像文件，防止农作物被盗等状况出现。

    (2) 温室环境报警记录及时提醒，用户可直接处理报警，系统记录处理信息，可以远程控制温室设备。

    (3) 远程、自动化控制温室内环境设备，提高工作效率，如自动灌溉系统、风机、侧窗、顶窗等。

    (4) 用户可以直观查看温室环境数据的实时曲线图，及时掌握温室农作物生长环境。

1.2 智能报警系统

    (1) 系统可以灵活的设置各个温室不同环境参数的上下阀值。一旦超出阀值，系统可以根据配置，通过手机短信、系统消息等方式提醒相应管理者。

    (2) 报警提醒内容可根据模板灵活设置，根据不同客户需求可以设置不同的提醒内容，Z*程度满足客户个性化需求。

    (3) 可以根据报警记录查看关联的温室设备，更加及时、快速远程控制温室设备，GX处理温室环境问题。

    (4) 可及时发现不正常状态设备，通过短信或系统消息及时提醒管理者，保证系统稳定运行。

1.3 远程自动控制

    (1) 系统通过先进的远程工业自动化控制技术，让用户足不出户远程控制温室设备。

    (2) 可以自定义规则，让整个温室设备随环境参数变化 自动控制，比如当土壤湿度过低时，温室灌溉系统自动开始浇水。

    (3) 提供手机客户端，客户可以通过手机在任意地点远程控制温室的所有设备。

1.4 历史数据分析

    (1) 系统可以通过不同条件组合查询和对比历史环境数据。

    (2) 支持列表和图表两种不同方式查看，用户可以更直观看到历史数据曲线。

    (3) 与农业生产数据建立统一的数据模型，系统通过数据挖掘等技术可以分析更适合农作物生长、Z能提高农作物产量的环境参数，辅助决策。

1.5 视频监控

    (1) 视频采集。

    (2) 视频存储。

    (3) 视频检索及播放。

2.温室大棚环境远程监控系统特点及优势

    (1) 软件系统基于文朗润诚成熟的物联网通用平台, 系统运行稳定可靠, 性能优异。采用云计算SAAS模式, 客户无需架设专门的服务器和网络系统, 节省投资, 软件系统部署和维护简便。

    (2) 集成的视频监控功能, 视频与环境监控无缝集成, 实现真正意义的可视化监控管理.。

    (3) 集成度高, 前端监控设备选用文朗润诚自主研发的一体化温室智能监控终端, 集成度高, 无需专门安装, 插电即用, 后期维护简便。

    (4) 硬件可靠性高, IP66以上的前端设备防护等级, 防尘、防水, 可以安装在户外,适应阴雨潮湿等恶劣环境。

    (5) 软件系统功能完善, 专门为农业客户定制的系统界面, 界面友好, 操作便捷。 集成的视频监控功能,实现便捷的远程可视化管理。

    (6) 兼容性好, 通过配置, 可以连接客户已有的不同厂商品牌的采集和控制设备。灵活的配置功能, 可以Z*程度满足不同客户的个性化需求。

    (7) 支持计算机、手机、Pad等多种终端访问, 提供智能手机客户端软件, 可以随时随地监控温室环境。集成微信、手机短信等多种展现和交互方式, 信息传递及时、便捷。

    (8) 配套的农业知识库、农产品溯源系统等附加功能。

    (9) 系统扩展性好, 支持二次开发, 可以与客户现有其它信息系统深度集成。

    更多温室大棚环境远程监控系统资讯，欢迎访问托普云农农业仪器网！

　　现代农业物联网远程监控系统是托普物联网为提高现代集约型农业生产效率，实现精细化、全方位、智能型管理提出的一套农业物联网解决方案。

　　一、现代农业物联网远程监控系统解决方案的提出

　　现代农业物联网远程监测（监控）系统是将采集数据经行分析后进行的全自动监控灌溉、施肥、喷药、降温和补光等一系列操作，它由ZY控制柜与多节点数据采集器构成两级分布式计算机控制网络,具有分散采集，集中操作管理的特点，系统配置可以根据要求灵活增加或减少。通过传感器实时采集温度、湿度、光照等环境参数，并传到各个节点，数各个节点实现和上位机的通讯，在计算机软件界面上可显示所采集到环境参数的值，可进行数据设定、存贮、报警。具体如下：

　　物联网在农业领域中有着广泛的应用。我们从农产品生产不同的阶段来看，无论是从种植的培育阶段和收获阶段，都可以用物联网的技术来提高它工作的效率和精细管理。例如：

　　（1）在种植准备的阶段，我们可以通过在温室里布置很多的传感器，实时采集当前状态下土壤信息，来选择合适的农作物并提供科学的种植信息及其数据经验。

　　（2）在种植和培育阶段，可以用物联网的技术手段进行实时的温度、湿度、CO2等的信息采集，且可以根据信息采集情况进行自动的现场控制，以达到GX的管理和实时监控的目标，从而应对环境的变化，保证植物育苗在**环境中生长。例如：通过远程温度采集，可了解实时温度情况然后手动或自动的在办公室对其进行温度调整，而不需要人工去实施现场操作，从而节省了大量的人力。

　　（3）在农作物生长阶段，可以利用物联网实时监测作物生长的环境信息、养分信息和作物病虫害情况。利用相关传感器准确、实时地获取土壤水分、环境温湿度、光照等情况，通过实时的数据监测和物定作物的专家经验相结合，配合控制系统调理作物生长环境，改善作物营养状态，及时发现作物的病虫害爆发时期，维持作物**生长条件，对作物的生长管理及其为农业提供科学的数据信息等方面有着非常重要的作用。

　　（4）在农产品的收获阶段，我们也同样可以利用物联网的信息，把它传输阶段、使用阶段的各种性能进行采集，反馈到前端，从而在种植收获阶段进行更极ng准的测算。

　　总而言之，物联网农业智能测控系统能大大的提高生产管理效率，节省人工（例如：对于大型农场来说，几千亩的土地如果用人力来进行浇水施肥，手工加温，手工卷帘等工作，其工作量相当庞大且难以管理，如果应用了物联网技术，手动控制也只需点击鼠标的微小的动作，前后不过几秒，完全替代了人工操作的繁琐；），而且能非常便捷的为农业各个领域研究等方面提供强大的科学数据理论支持，其作用在当今的高度自动化、智能化的社会中是不言而谕的。

　　二、现代农业物联网远程监控系统解决方案技术特点

　　（1）监控功能系统

　　根据无线网络获取的植物实时的生长环境信息，如通过各个类型的传感器可监测土壤水分、土壤温度、空气温度、空气湿度、光照强度、植物养分含量等参数。其它参数也可以选配，如土壤中的PH值、电导率等等。信息收集、负责接收无线传感汇聚节点发来的数据、存储、显示和数据管理，实现所有基地测试点信息的获取、管理、动态显示和分析处理以直观的图表和曲线的方式显示给用户，并根据以上各类信息的反馈对农业园区进行自动灌溉、自动降温、自动卷模、自动进行液体肥料施肥、自动喷药等自动控制。

　　（2）监测功能系统

　　在农业园区内实现自动信息检测与控制，通过配备无线传感节点，太阳能供电系统、信息采集和信息路由设备、配备无线传感传输具系统，每个基点配置无线传感节点，每个无线传感节点可监测土壤水分、土壤温度、空气温度、空气湿度、光照强度、植物养分含量等参数。其它参数也可以选配，如土壤中的PH值、电导率等等。信息收集、负责接收无线传感汇聚节点发来的数据、存储、显示和数据管理，实现所有基地测试点信息的获取、管理、动态显示和分析处理以直观的图表和曲线的方式显示给用户，并根据种植作物的需求提供各种声光报警信息和短信报警信息。

　　（3）实时图像与视频监控功能

　　农业物联网的基本概念是实现农业上作物与环境、土壤及肥力间的物物相联的关系网络，通过多维信息与多层次处理实现农作物的**生长环境调理及施肥管理。但是作为管理农业生产的人员而言，仅仅数值化的物物相联并不能完全营造作物**生长条件。视频与图像监控为物与物之间的关联提供了更直观的表达方式。比如：哪块地缺水了，在物联网单层数据上看仅仅能看到水分数据偏低。应该灌溉到什么程度也不能死搬硬套地仅仅根据这一个数据来作决策。因为农业生产环境的不均匀性决定了农业信息获取上的先天性弊端，而很难从单纯的技术手段上进行突破。视频监控的引用，直观地反映了农作物生产的实时状态，引入视频图像与图像处理，既可直观反映一些作物的生长长势，也可以侧面反映出作物生长的整体状态及营养水平。可以从整体上给农户提供更加科学的种植决策理论依据。

　　三、现代农业物联网远程监控系统主要监测参数

　　测定指标：温度；湿度；光照强度；光合有效辐射；CO2；土壤温度；土壤水分；土壤PH值；电导（盐份）；气压；风向；风速；雨量等等。（可按自身的要求任意选择）

　　四、现代农业物联网远程监控系统整体设计

　　（一）、信息采集子系统

　　1.数据采集点 无线发射模块、太阳能电池板、支架、蓄电池

　　2.数据采集传感器 温度传感器、湿度传感器、光照强度传感器、光合有效辐射传感器、CO2传感器 、土壤温湿度传感器、风向、速、雨量传感器等

3.数据分析及显示部分 电脑、软件、无线接收模块、报警系统

　　（二）、系统整体功能部分

　　1、气象站及联动棚内各项数据能统计分析，并实时在控制室电脑显示、分析；

　　2、监控图像、数据分析等图像同时在多台液晶屏上显示；

　　3、数据及监控图像通过GPRS传到网络，用户可在任何有网络的地方查看，并可根据其用户权限进行相应的操作；

　　4、可远程控制田间电磁阀，并设定不同的灌溉施肥方案；远程控制监控摄像头。以上远程控制及访问需要设定不同的权限，远程访问都需要有记录保存；

　　5、收集的数据能设定警戒值，如果超出警戒值可发送警报到控制室或者手机上，以免发生意外情况；

　　6、根据用户需求，若需要和原有的电磁阀、施肥机等设备进行衔接，在用户提供原有设备接口和通信协议的情况下可进行有效衔接，但是建议尽量不适用原有设备，以免对以后系统的实施、维护和升级等过程造成困难；

　　7、能提供充足的升级空间，可满足后续创新园建设中的监控、数据收集、田间灌溉的提升需求并预留接口，可对现有系统进行大规模的升级；

　　8、大棚可完成自动灌溉、自动喷药、自动施肥（液态肥）等功能，且不需人工干预，只需在办公室进行鼠标操作便可轻松完成上述复杂动作，而且系统可设定自动模式，例如：根据当前自动采集的水分来判定是否需要灌溉等动作，实现系统的自动化；

五、现代农业物联网远程监控系统示意图

　　六、总结

　　物联网在农业中的应用，细化各个农场，可靠性更高，适应性更高，不仅提高了智能化的应用，又能节能环保，可循环使用，进而降低成本、提GX能。可以整合一下几个方面：

　　1、 农业资源、土地资源、水资源及生产资料更能被有效的高能调度，达到节能、GX的目的。

　　2、 农业生态环境 使得生态链更丰富，土壤、大气、水质、气象更适合人们生产生活。

　　3、 农业生产过程 更能精耕细作，使用智能化设备，实现绿色健康养殖。

　　4、 农产品和食品安全 可以实现产地环境、产后储藏加工、物流运输，整个供应链实时查询。

5、 装备和设施 可实现信息共享，远程诊断，服务调度。

农作物病虫害实时监控系统-万象环境 WX-4QS

　　一、田间气象多要素自动监测系统

　　1、采集器：采用工业级处理芯片，搭配ABS外壳，整体轻便、坚固美观。具备192*64全点阵液晶显示，可完成图形显示或12*4个汉字显示(可选配7寸液晶显示屏幕)，适用于各种恶劣环境。

　　2、具有外部U盘存储扩展功能。

　　3、传感器：环境温度、湿度、风速、风向、气压、土壤温度、土壤湿度传感器、土壤PH、土壤盐分、雨量传感器、总辐射传感器、二氧化碳、日照时数、蒸发量、露点温度、地表温度、光合有效辐射、叶面温度传感器、叶面湿度传感器等各种气象要素传感器(可根据需求选配)。

　　4、支架：主杆表面采用热镀锌、静电喷塑工艺处理，抗腐蚀性强，主杆高度3.5米，配备防风拉索。

　　5、功耗：3-5W，工作环境温度：-50～+80℃，工作相对湿度：0～100%RH

　　6、可靠性：免维护，防盐雾，防尘

　　7、数据监控平台1套：

　　数据查询功能：支持任意时间段的各类实时数据、历史数据的查询、导出、打印功能。

　　数据统计功能：支持单要素统计功能：可按年、月、日、小时、10分钟或任意时间段进行单要素z大值、最小值、平均值的统计。

　　数据图表功能：实时全天候接收数据可以形成实时曲线，并可以以柱形图、饼状图等直观的方式呈现。

　　技术参数：

　　二、土壤墒情自动监测系统

　　技术参数：

　　土壤水分测量范围(六层)：(可选)：0～100% 精度：±3% 分辨率：0.1%

　　土壤温测量度范围(六层)：(可选)-40～120℃ 精度：±0.2℃ 分辨率：0.01℃

　　突出性能：

　　土壤墒情信息管理系统主机采用IP65防护等级的防雨设计，并配有大尺寸液晶显示屏，可实时显示各个传感器的采集数据和曲线图，并可设置采集间隔时间，主机可记录采集数据。

　　通讯方式灵活，可配备有线，无线(GSM/GPRS))随时可以将记录中数据下载并导出到计算机中，存储为EXCE表格文件，生成数据曲线，以供其它分析软件进一步进行数据处理，与打印机相连，可以打印相关存储数据。

　　供电方式多样灵活，可根据客户要求配置市电或太阳能电池板、蓄电池等(适合无电地区常年使用)，以保证在断电或阴雨天气的情况下，系统可以正常工作。

　　采用GPRS，GSM和3G三种先进的网络通讯传输方式，非常适合于异地城市之间数据的实时监测和收发。

　　A、GPRS通讯方式是采集点采集数据后通过GPRS上传网络，用户可利用任意一台可以上网的电脑登陆并查看数据，稳定可靠，解决了同行业行利用中国移动无线IP传输通讯经常掉线的麻烦。数据稳定可靠无需担心突然断线的烦恼，通讯费用按流量计费，适用于数据量大的应用模式。

　　B、GSM通讯方式利用短信方式进行数据的透明传输,只要移动网络信号覆盖的地区都可以进行数据传输, 不受地理环境的限制，可将数据发送到用户设定的手机号码或指定电脑上，通讯费用按中国移动的资费计算，适用于数据量小的应用模式。

　　C、3G通讯方式利用三大运营商提供的网络对采集点数据进行上传，同样用户可在任意电脑上通过网络连接查看数据，3G优点在于传输数度快，稳定，可传输容量较大的数据，广泛应用于视频传输等领域，缺点为网络覆盖面较小，但此通讯方式是今后发展的趋势。单个采集系统可对多个监测点实现垂向六点法同步检测，各传感器精度高，性能稳定，功耗低，数据采集仪具有强大的通信网络接口，系统具有通信能力，满足不同客户需求。

　　三、田间苗情灾情一体化自动监测系统

　　(1)、田间苗情、灾情一体化自动监测系统，是指由自动监测系统对农作物的生长发育状态、病虫害情况以及灾情进行实时视频监控(包括日间图像和夜间的红外图像)。结合气象、墒情等传感器以及虫情预报灯等，可以对田间苗情、虫情、灾情实现自动监测，使管理人员可以远程关注作物生长状况，根据作物在不同生长周期的需求，指导灌溉、施肥、喷药等措施。

　　四、田间虫情自动监测系统

　　1、符合GB/T 24689.1-2009植物保护机械 虫情测报灯。

　　2、采用光、电、数控技术。

　　3、诱集光源：主波长365nm 20W黑光灯管。

　　4、供电：640W太阳能板、400ah蓄电池。

　　5、功率：≤450W 待机≤5W。

　　6、绝缘电阻：≥2.5MΩ(有漏电保护装置)。

　　7、灯体尺寸：650mm×650mm×2000mm。

　　8、设计寿命：5年。

　　9、灯管启动时间：≤5s。

　　10、撞击屏：互成120°角，单屏尺寸：长595±2mm,宽213±2mm,厚5mm。

　　11、整体结构采用不锈钢镀锌喷塑。

　　12、晚上自动开灯，白天自动关灯(待机)。在夜间工作状态下，不受瞬间强光照射改变工作状态。

　　13、远红外虫体处理仓温度控制：工作15分钟后达到85±5℃，处理时间可调(15种处理时间调整)。

　　14、远红外虫体处理致死率不小于98%，虫体完整率不小于95%。

　　15、集虫器为翻板转换结构，保证每个时间段诱集到的昆虫不混淆。

　　16、雨控装置：按外界雨量变化自动控制整灯工作。

　　17、排水装置：能有效将雨、虫分离。

　　18、全中文液晶显示，7寸电容触摸屏。可编程控制系统，可分时段设置和控制，远程自动拍照，GPRS制式录入，配置1100万像素内置相机。

　　19、拍照装置：自动拍摄的图片以无线发送至农业物联网监测平台，平台自动记录每个时间段采集的图片数据，保证每个时间段拍摄的虫体不混淆。
