拉绳位移传感器也就是拉线位移传感器，一般的接线我们都知道，有电源线和信号线，那么它们是怎么接线的呢，下面星峰技术就给大家讲解下。接线顾名思义就是传感器的线与输出设备之间的接线，接线不对，很容易损坏传感器和输出设备，所以接线正确很重要，我们的传感器推挽信号的一般是有五根线，电源线正极，电源线负极和三根信号线，电源正极必须接正极24V，负极是必须对应的接负极0V,信号线也要一起接上，红色的和绿色的，拉绳位移传感器一般的就是红色的是显示拉出去的距离，比如说一米量程的，红色的是控制拉出去一米，显示是正的一米。然后拉绳往回收的时候，收回来一米，绿色的是显示正的一米，它们是相互的，所以红绿也要一起接线， 不然会显示不正常，如果接线不对很容易把传感器烧坏，烧坏的还不在保修范围内，因为这是人为的损坏，所以接线一定要正确，如果不懂得可以及时的咨询我们星峰的技术热线，千万不要自己拆卸。

拉线编码器因为是特殊的信号采集设备，所以信号采集对拉线编码器来说是很重要的，采集不到信号，拉线位移传感器就形同虚设，这样就没办法来测量位移了，所以拉线位移传感器采集不到信号的原因及处理方法是很多客户想了解的，现在星峰小编就给大家讲解下，大家以后遇到这方面的问题就不用那么着急了。

拉线位移传感器因为是特殊信号的采集设备，所以我们的位移传感器在出厂之前，我们都有专业的设备进行调试，只有调试检测合格的产品才能出厂发货，也就是说采集不到信号的传感器我们是不会允许发货的，只要是发到客户手里的我们都是能采集到信号的合格的拉线位移传感器。

当客户手中的拉线编码器接上采集系统，发现系统没有采集到信号的时候，我们要怎么处理呢？

1 我们首先要检测一下接线，按照厂家的说明书或者拉线编码器上面的接线标签来确定我们的接线是否正确，注意信号线和电源线不要接混了，电源线是白色和黑色的，电源新必须接电源，还要看好规格是5V还是24V的，接线不会容易烧坏传感器，所以接线一定要按照接线图来正确接线。

2 如果接线都是正确的，但是还是采集不到信号，这个时候我们可以先去闻一下，闻闻传感器信号输出部分有没有烧焦或者烧糊的味道，如果没有味道那说明传感器没有烧坏，我们可以检查下是不是采集系统的问题，如果有烧糊的味道，那就是传感器烧毁了，要检查电源是不是按要求供电的，因为我们的传感器需要的是直流电源，所以接线不能出现一点差错，烧毁的可以发回厂家维修或者更换元件。

3 检查拉线编码器的拉线部分，是不是没有安装好，或者拉绳断了，这样也会影响信号采集的

如果以上都没有问题还是采集不到信号的话，那就有可能是拉绳位移传感器与信号采集系统不匹配，可以更换传感器或者信号采集系统。

Z后检查都没有问题的话，有可能是在运输过程中出现了碰撞或者暴力摔打，可以返回厂家检测维修。有什么问题欢迎来电咨询

以上文章出自济南星峰自动化设备有限公司

常用的位移传感器输出信号有：电压信号，二线制电流信号，三线制电流信号，数字量信号，脉冲信号等。不同输出信号的位移传感器接线PLC的方法各不相同。模拟量信号（电压信号，二线制电流信号，三线制电流信号）需要经过隔离，放大，转换后输入PLC数据采集系统，数字型位移传感器是将传统的电压型位移传感器加装A/D转换模块或者改装电路，输出数字量信号或者数字编码信号可通过数字输入端口接入PLC。脉冲信号位移传感器则通过高速计数端口接PLC。

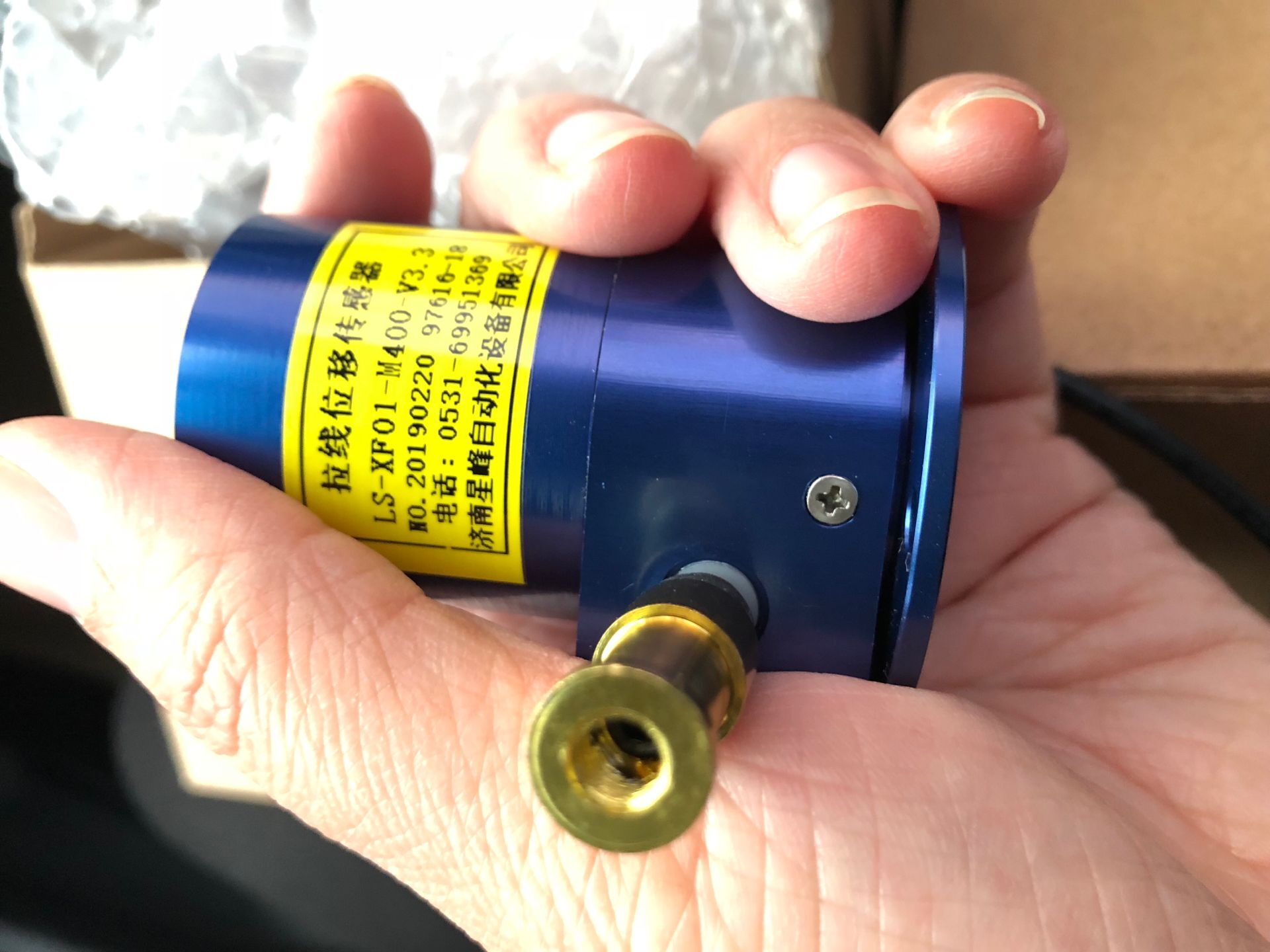

星峰微型拉线位移传感器，用来记录测量长度0-450mm的线性距离。是一款结构紧凑，安装空间尺寸小，方便灵活，具有高精度测量的工控优选位移传感器。标准化接口，可以坚固耐用，特别适合短距离高分辨率的场合。主要特点：安装方便，设有备用安装基准面，根据需要多种选择；安装空间小，安装难度低，无需导向，机械公差不影响测量精度；广泛用于直线导轨系统，液压气缸系统，伸缩系统，仓储位置定位，压力机械造纸机械，纺织机械，包装机械水平控制仪，建筑机械等相关尺寸测量和位置控制。

星峰微型拉线位移传感器是一种结构简单合理，安装调试方便，占用空间小，测量行程长，质优价廉的生产效率高的小体积大量程的拉线位移传感器。挑选微型拉线位移传感器就选济南星峰。
