是德安捷伦MSOX4104A MSOX4054A示波器
-
是德安捷伦MSOX4104A MSOX4054A示波器

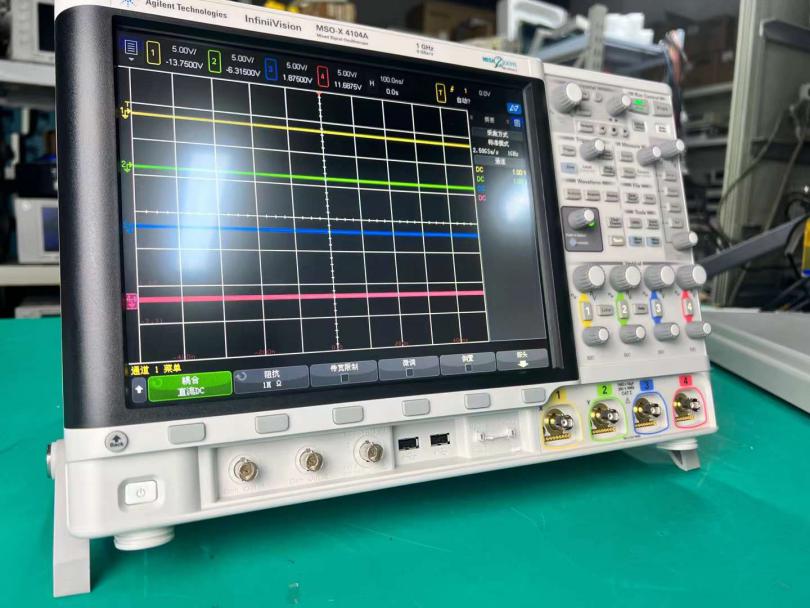

MSOX4104A 混合信号示波器:1 GHz,4 个模拟通道和 16 个数字通道
主要特性和功能
• 1 GHz
• 4个模拟通道和16个数字通道
• 12.1 英寸电容触摸屏幕支持您轻松查看信号
• 的区域触摸触发技术支持您在几秒钟内轻松隔离信号
• 4 Mpts 存储器和标配分段存储器可以捕获更多数据
• 高达 1,000,000 波形/秒的更新速率可以让您查看更多信号细节
• 全面的可升级特性支持您扩展测量功能:您可以在任意时间添加带宽、双通道 20 MHz 任意波形和函数发生器(WaveGen)、3 位 DVM、串行触发与分析和模板测试
回收/销售电子仪器产品:信号发生器,红外热像仪,蓝牙测试仪,网络分析仪,频谱分析仪,示波器,万用表,功率计,手机综测仪,频率计,电源,电桥,GPIP卡,色彩分析仪,光谱分析仪,数字源表等等
回收/销售;安捷伦Agilent/HP、泰克Tektronix、安立Anritsu、罗德与施瓦茨R&S、爱德万Advantest、艾法斯Aeroflex、马可尼IFR/Marconi、吉时利Keithley、
福禄克Fluke、致茂Chroma、力科lecroy、莱特波特LitePoint、是德keysight 、横河Yokogawa、柯尼卡美能达KONICA MINOLT.
是德安捷伦MSOX4104A MSOX4054A示波器
MSOX4104A数字存储示波器 描述配有业界的 12.1 英寸电容触摸屏,InfiniiVision 4000 X 系列便于使用的特性可能会让您大吃一惊。它专门针对触摸操作进行设计,使您可以减少示波器设置时间,将更多的时间用于进行设计和测试。利用创新的 InfiniiScan Zone 触摸触发等能力,您只需在感兴趣的信号周围画一个框,4000 X 系列便可为您创建在该信号上的触发。只要能看见波形,便可在其上进行触发。异常和难以捕捉的事件是最难调试的事件。使用 MegaZoom IV 智能存储技术,4000 X 系列为您带来全新的使用体验,其业界的 100 万个波形/秒的更新速率使您可以看到更多的信号特性。4000 X 系列可提高设计的可靠性,使您对设计更加充满信心。
