金相显微镜的分类
金相显微镜是用来观察不透明物体的。由于光线不能透过不透明物体，所以必须采用一套复杂的照明系统使光线从正面或侧面把物体表面照亮，然后依靠反射能力，使部分光线反射入光学系统，经放大成象，为眼睛所观察。
金相显微镜按光路形式分类
金相显微镜的种类很多，它主要根据金相研究的目的、对象、方法的不同而设计。从光路形式来看，有正置式与倒置式光路之分，两者的主要区别是基于对金相试样的要求不同。凡是金相试样磨面向上放置，试样表面要与底面平行，物镜朝下观察的都称为正置式光路。凡是磨面朝下放置、试样底面为任意形状、物镜朝上观察的都称为倒置式光路。

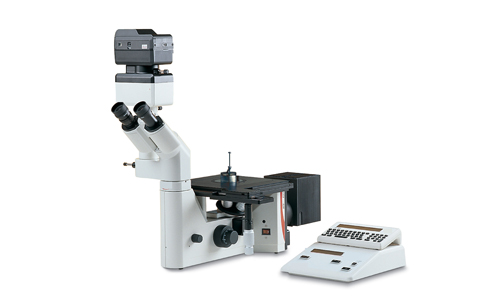

倒置金相显微镜：
倒置金相显微镜主要适用对各种金属和合金材料的组织结构、铸件质量以及热处理后相位组织进行研究分析工作，是金属学研究的必备仪器，由于试样的观察面倒置不受高度限制，在制备试样时只要一个观察面平整。因此工厂实验室，科研机构院校教学普遍选用。其他行业比如电子产品、薄膜、镀层采用冷镶嵌材料做成试样后直接倒置于工作台上，由于材料透明也能方便地进行观察。
倒置金相显微镜摄像头可以方便的连接视屏和计算机进行实时和静动态的图像观察，保存和编辑，打印结合各种软件能进行更专业的金相，测量，互动教学领域的需要。
正置金相显微镜：
具有和倒置金相显微镜同样的基本功能，除了对20-30mm高度的金属试样作分析鉴定外，由于符合人的日常习惯，因此更广泛的应用于透明，半透明或不透明物质。大于3微米小于20微米观察目标，比如金属陶瓷、电子芯片、印刷电路、LCD基板、薄膜、纤维、颗粒状物体、镀层等材料表面的结构、痕迹，都能有很好的成像效果。
正置金相显微镜摄相系统可以方便的连接视屏和计算机进行实时和静动态的图像观察、保存和编辑、打印结合各种软件能进行更专业的金相、测量、互动教学领域的需要。
两种金相显微镜的优缺点：
正置金相显微镜的缺点是试样底面必须与金相磨面平行，这就使试样制作的难度大大增加。因为要做到试样的底面与磨面平行往往是不容易的。但如果两表面不平行，就会使磨面与光轴不垂直，特别在高倍观察时，两面间的微小倾角都会使视场局部模糊不清。此外，试样的高度亦受到镜臂提升高度的限制。
倒置金相显微镜可以克服上述块点。它的物镜朝上，金相磨面与载物台表面重合，因此能很好地与物镜光轴垂直，排除了试样两面间因不平行所引起的成象不清晰的缺点。同时试样高度亦不受限制，只要它的重量不超过载物台所容许承受的限度即可。
金相显微镜按性能分类
金相显微镜在性能方面，不但有一般的明场照明、暗场照明、偏光观察、摄影、投影等，而且有相衬、干涉、差分干涉相衬、显微硬度，高、低温台，还带有电视和自动分析，自动摄影等，表现了一机多用的特点。我国把金相显微镜的产品划分为初级型、中级型、高级型三类。
初级金相显微镜:
初级金相显微镜可作明场观察和摄影，结构简单、体积小，主要供工厂及学校金相实验室作一般金相组织分析之用。物镜采用10x、40x、100x的消色差物镜，目镜采用5x、10x、12.5x的惠更斯目镜，滤光片采用黄、绿两种，摄影总放大倍数必须为100x、500x等。工作台可作纵、横向移动，微动调焦范围不小于1.8毫米，分度谊为0.002毫米，备有10分划目镜和0.01毫米测微尺。
中级金相显微镜:
中级金相显微镜能作明场、暗场、偏光观察和摄像，主要供工厂及大专院校作金相分析研究之用。它采用4x、10x、25x、40x、63x、100x的平场消色差物镜及8x、10x、12.5x、16x等。工作台可转动360°，纵、横向移动范围均不小于10毫米，微动调焦范围不小于2毫米，分度值为0.002毫米并要有10x分划目镜和0.01毫米测微尺。
高级金相显微镜:
高级金相显微镜具有明场、暗场、偏光、相衬、干涉观察和投影、摄影、显微硬度等。它所采用的物镜是平场消色差、平场半复消色差或平场复消色差的，有2.5x、4x、10x、25x、40x、63x、100x物镜一套，目镜是平场或广角补偿目镜，有8x、10x、12.5x、16x、20x目镜一套，滤光片有黄、绿、蓝，中性四种，摄影总放大倍数必须有100、200x、400x、500x、800x、1000x等。工作台可转动360°，纵横向移动范围均不小于15毫米，微调范围及分度值与中级型金相显微镜相同，0.01米侧微尺及显微硬度等，还具有干涉装置。
