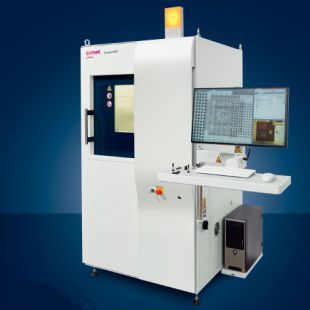

德国 Comet Yxlon 高分辨率X射线检测设备

品牌：德国 Comet Yxlo
型号： X-ray Inspection Systems
产地：欧洲德国
供应商报价：面议

香港电子器材有限公司更新时间：2025-04-22 09:34:41

销售范围售全国

入驻年限第10年

营业执照已审核

同类产品CCD / 光谱仪 / 探测器(2件)

立即扫码咨询

联系方式：021-63813293

联系我们时请说明在仪器网（www.yiqi.com）上看到的!

扫码分享

为您推荐

德国 Comet Yxlon 高分辨率X射线检测设备

 德国 LTB Lasertechnik Berlin 超高/极高分辨率光谱仪

产品特点

YXLON Cougar EVO系列主要为SMT半导体和实验室应用提供“绝佳"检测解决方案，同时保持最小系统占用空间，以实现最大的便利性。优质设计和新的超锐显示器简化，增强可靠的X射线检查。

详细介绍

高分辨率X射线实时呈像仪

性能特点

- 平台化设计，实现产品客户订制化
- 使用开放式X射线管及平板数字探测器，领先业界的清晰图像提供者
- 射线管的靶功率高达15瓦，几何放大倍数达3,000倍，应用范围更广
- 独有的样品旋转及倾斜模块，是失效分析的强而有力的工具
- 专利的TXI技术，确保任何时候检测图像质量稳定
- 专利的AIM技术，确保观察检测位置处于图像中心
- 全新FGUI软件可提供CNC自动检测，全自动完成BGA检测与Void检测
- 设备可直接升级到CT三维断层扫描系统，节约成本
- 独有1分钟快速CT扫描技术，是实验室失效分析的最强大助手
- 独有的高功率靶，靶功率达7瓦时不散焦，标准检测分辨率＜1.0μm

	Yxlon Cougar EVO 系列	Yxlon Cheetah EVO 系列
主要应用： • SMT及PTH工序 • PCBs • IGBTs	YXLON Cougar EVO系列主要为SMT，半导体和实验室应用提供“绝佳”检测解决方案，同时保持最小系统占用空间，以实现最大的便利性。优质设计和新的超锐显示器简化，增强可靠的X射线检查。 • 在最短的时间制成优秀的2D/3D图像 • 好使用的FGUI界面 • 最小的系统占用空间有限	YXLON Cheetah EVO系列主要为SMT，半导体和实验室应用提供“绝佳”检测解决方案。通过优质的软件和硬件，产生更高的质量和更一致的结果。 • 在最短的时间制成优秀的2D/3D图像 • 好使用的高科技检查操作 • 一键式高级操作解决方案 • 同类最佳的DR技术
图像探测器技术	高速平板探测器(标配) 探测器有效面积128X128mm 最大帧率48Hz 像素间距127µm	高速平板探测器(标配) 探测器有效面积128X128mm 最大帧率48Hz 像素间距127µm
几何放大倍数	2,000 倍	3,000 倍
CNC功能	标准配置	标准配置
最大检测尺寸	310mm x 310mm	460mm x 410mm
最大样品尺寸	440mm x 550mm	800mm x 500mm
运动轴部分	1. 工作台 X / Y 2. X光管上下移动,最大FDD(焦距)52-322mm 3. 图像探测器的上下移动 4. 图像探测器的左右倾斜+/-70˚(140˚) 5. (选件)工作圆台旋转360度; 转台直径290mm 6. (选件)样品夹手动倾斜(-30 ~ +30度)/ 旋转360度	1. 工作台 X / Y 2. X光管上下移动, 最大FDD(焦距)125-526mm 3. 图像探测器的上下移动 4. 图像探测器的左右倾斜 +/-70˚(140˚) 5. (选件)工作圆台旋转360度; 转台直径440mm 6. (选件) 样品夹手动倾斜(-30 ~ +30度)/旋转360度 7. 具备 Zoom+ & Powerdrive 技术

Y. Cougar Quick Scan μCT 系统

革命性的3分钟内完成一次CT :

• 用于产品质量分析和工艺流程控制的μCT技术
• 3分钟内完成3D图象和电子切片工作
• 使大批量产品的CT检测成为现实

高分辨率X-ray 3D效果

BGA 内气泡分布

- Y.micro3Dslice Semicon CT 扫描
- FFCT Software 4.1.0 重构和分析

BGA 连锡

- Y.micro3Dslice Semicon CT 扫描
- FFCT Software 4.1.0 重构和分析

枕窝

- Y.micro3Dslice Semicon CT 扫描
- FFCT Software 4.1.0 重构和分析

通孔吃锡不良

- Y.micro3Dslice Semicon CT 扫描
- FFCT Software 4.1.0 重构和分析

可选高承重载物台，最高载重20kg (可选)
载物台最高承重20kg
- 强化的机械结构
- 特殊设计的的载物台型
- 即使是再重的产品，也能检测

超大PCB 板 BGA焊接
样品：宽200mm；长330mm
扫描位置：画红圈位置

Yxlon CT 带来前所未有的CT效果体验 !!!

电脑断层扫描 (CT）提供了一个独特的、非破坏性和三维视图进入检验项目，例如孔隙度的检测，比较对CAD数据，几何测量和逆向工程。

多用途高分辨率CT系统！

• 配备190KV 最高分辨率穿透射线管或 225KV水冷折射式 FeinFocus 射线管
• 最大扫描样品尺寸Ø 300 x 500 mm
• 最大 FDD1200mm, 马达驱动
• 快速整体CT预览和感兴趣区域细节扫描
• Opt. +/-30° tilt 可选 +/-30° 倾斜
• 测量和高精度工具包

高分辨率电脑断层扫描

YXLON FF35 CT系统结合了多功能性的精度。凭借其巨大的检查信封它提供了一个广泛的工业CT的应用程序。
