　　磁致式量水堰计是一种不需要外部动力的仪器，可用于测量水位和水流量。它的工作原理是通过测量传感器与液位之间的距离来确定流量。磁致伸缩式量水堰计主要组成部件件包括传感器、液位计、以及数据采集仪。

　　该仪器适用于测量各种类型的水坝，包括水平、垂直和倾斜的水坝以及小型水坝、大型水闸、涵洞、隧道和管道等。磁致伸缩式量水堰计不仅可测量水体深度、流量和液位，而且还能修正量程范围内的水位，实现实时流量显示。

　　磁致式量水堰计具有高精度的测量特性。其量程一般为0~50m，测量精度高。该仪器利用高精度的数字信号处理技术，测量精度比传统的机械式流量计高出一倍以上。磁致伸缩式量水堰计采用了独特的设计和多种先进的工艺方法，使其测量精度高于机械式流量计。峟思磁致伸缩式量水堰计的测量精度≤0.1%F.S。

　　磁致伸缩式量水堰计优点除了体现在精度高之外，还体现在安装方便、分辨率高、稳定性好、性能可靠、响应速度快、使用寿命长易于维护等方面，适用于各种水利工程，为用户提供高效准确的数据支持同时也为工程建设和管理提供有力的保障。

　　量水堰计是一种常用于水文水资源调查和水文观测的计量仪器，它基于磁致伸缩液位计作为传感器进行测量和计算。今天主要给大家介绍下南京峟思磁致式量水堰计，振弦式量水堰计的计算原理是利用脉冲之间的时间差确定水位。

　　一、磁致式量水堰计结构与原理

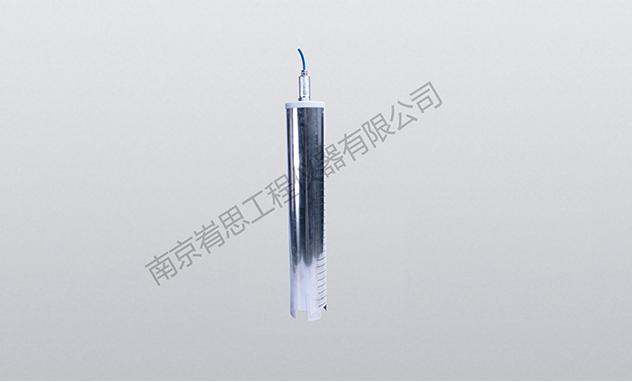

　　磁致式量水堰计由防污管、上端盖、磁致伸缩液位传感器、水平泡、观测电缆等组成。磁致伸缩液位传感器主要由测杆、电子仓和套在测杆上的非接触磁浮球组成。测杆内装有磁致伸缩线(波导丝)，测杆由不导磁的不锈钢管制成。测量时电子仓发出起始脉冲，起始脉冲在波导丝中传输，产生沿波导丝方向的旋转磁场，当这个磁场与浮球中的磁场相遇时，产生磁致伸缩效应，使波导丝发生扭动，这一扭动被电子拾能机构所感知并转换成相应的电流脉冲，测量电路计算出两个脉冲之间的时间差，即可精确地测出被测液位值。

　　二、磁致式量水堰计测量与通讯

　　1、使用VM-103C型读数仪测量量水堰计，将测量线快速插头插入读数仪的左边插座，将测量线的各色夹子对应连接上量水堰计的输出电缆芯线，红为电源+，黑为电源-，白为信号A，绿为信号B。

　　2、自动化测量：

　　当测点布设较为分散可选用： CWM804型智能模块。通讯为RS485有线或GPRS无线。

　　当测点布设较多＞4点可选用： CWM8016型自动测量模块。CWM8016型自动测量模块可同时接入16套量水堰计，与计算机通信方式有有线通讯、无线通讯、光纤通讯等。无线通讯方式有：GPRS/CDMA/Zigbee、数传电台、433电台、无线网桥等。

　　磁致式量水堰计在实际应用中有着广泛的用途。它可以用于测量河流、湖泊、水库等水体的水位，用于监测洪水、干旱等自然灾害的发生和发展情况，还可以用于水电站、水闸等水利工程的调度和管理。同时，量水堰计具有具有分辨率高、稳定性好、性能可靠、响应速度快，工作寿命长等优点，大大提高了水文观测的效率和准确性。

　　总之，磁致式量水堰计的计算原理是基于磁场与浮球中的磁场相遇产生磁致伸缩效应，通过测量电路计算出两个脉冲之间的时间差计算水位的高度。它在水文水资源调查和水文观测中具有广泛的应用前景，为水利工程和自然灾害监测提供了可靠的数据支持。

　　水库大坝安全监测中，渗流监测是一个重要的组成部分。量水堰计作为一种测量流量的仪器，在渗流监测中起着至关重要的作用。其工作原理是，在进水口处设置量水堰，量水堰上安装有磁致伸缩液位传感器，可以实时记录通过量水堰的水流量，并将其转化为电信号输出，同时也可以转化为水位变化量，根据计算可以得出相应的渗流量。

　　量水堰计安装之前应在现场对磁致伸缩液位传感器、浮子等组件进行检查，确保仪器完好才能安装。量水堰计应安装在堰板的上游≥100cm处,在堰槽的侧壁做一内凹槽，在底部开一个安装洞，安装洞的直径应大于￠15cm的孔，低于水面深为10cm(尺寸见图2所示)。在安装洞中插入防污管，查看上端盖上的水平泡调整防污管的垂直度，管四周用水泥砂浆固结，防止砂浆进入防污管。在防污管四周填入清洁细碎石，直至将凹槽填满。安装完毕后，需要对量水堰进行编号，并进行记录。

　　量水堰计特点主要体现在以下几点：

　　1、结构简单、安装方便、环境要求低、使用寿命长；

　　2、测量精度高、量程范围大，南京峟思磁致式量水堰计可测范围为0~500mm；

　　3、量水堰能够有效监测水位及流量变化；

　　4、安装方式多种多样，可根据实际情况选择合适的安装方式；

　　5、线性测量，绝（对）位置输出，非接触式连续测量，永不磨损；

　　6、量水堰计传感器不用标定及定期维护，减少后期维护成本；

　　7、输出信号多种选择(RS485、电压、电流)，安装简单方便。

　　以上就是南京峟思工程仪器给大家介绍的具体内容，量水堰计在水库大坝渗流监测中具有很重要的作用，对于保证水库的安全运行具有重要的意义。

　　量水堰计是用于长期测量河流、湖泊、水库、坝体等堰槽的水位，广泛应用于水资源管理、环境监测、水利工程等领域。市场上常见的量水堰品牌有很多，那么哪个品牌的量水堰计比较好？想要了解这个问题，南京峟思工程仪器认为需要从一下几个方面进行考虑：

　　第一、对于量水堰计来说，其性能和功能是非常重要的指标，如果功能有缺陷，就会为后续的分析带来严重的影响。在这一方面，南京峟思的磁致式量水堰 计主要功能有线性测量，绝dui位置输出，非接触式连续测量，永不磨损，传感器不用标定及定期维护，输出信号多种选择(RS485、电压、电流)，安装简单方便。

　　第二、哪个品牌的量水堰计比较好品牌的信誉度是选择量水堰时需要考虑的重要因素之一。口碑是一个品牌的广告，如果消费者对一个品牌的产品非常满意，那么这个品牌的形象和声誉就会得到提升。在这方面，南京峟思秉承“始于用户的需求·终于用户的满意”为宗旨，获取了许多客户的信赖和认可。

　　第三、产品的质量和价格也是需要考虑的因素。虽然价格不是决定性的因素，但是价格的合理与否可以代表一个品牌的质量和信誉度。在这方面南京峟思的量水堰计由于是自主研发及销售，因此质价比很高，具有性价比优势。

　　哪个品牌的量水堰计比较好？以上就是南京磁致式量水堰计厂家给大家介绍的相关内容，选择量水堰计产品时需要从多个角度综合考虑，可以根据自己的需求和经济实力选择自己所需要的品牌。南京峟思工程仪器已经成为众多企业和机构选购的品牌，我们将继续不断创新，优化产品性能和服务，为客户提供更好的解决方案和帮助。

原来的电压型是五线甚至七线的，而我们的四线的（电源+、-、信号线、地线）一般棕色或红色是直流电源正极，蓝色或黑色是负极，可以用万用表的电压档位测可能的正、负极之间的电压值，如果没有把握，就可以在可能的正、负极之间接一个1000Ω的电阻，再测量电阻之间的电压值，确认正负极性后，用正极分别去短路剩下的几根线，同时看电脑显示是否出现稳定的大值，如果是，再用负极去短路刚才验证的那根线，同时看电脑显示是否出现稳定的小值，如果是，就是信号线了。这就确定了+、-、和信号线了。如果信号线非常难以确定，上述方法行不通，可能就是该传感器的电源与电脑的电源没有共地，没有共地，就没有一个基准值，该传感器的电源相对电脑电源就是浮动电压值。因此，必须将该传感器的电源负极与电脑的电源负极短接。上述问题自然解决。这很容易出现在维修设备的过程中。其它的几根线不要管，用电工胶绑起即可。
如果是电流型输出的传感器，就不能这样实验了。因为，电流型输出负载不能开路，否则，容易过载损坏传感器。对于，三线制输出的传感器，应该先在传感器信号线与负极之间先接一个电阻1000Ω短路，以免误操作时过载。在预先弄清楚正负极的情况下，接好传感器的正负极接线，再将信号线分别与其余几根线短路，看有无稳定的显示。如有，可确定信号线的接线。然后在停电的情况下，取下原来短接的那个电阻，再接好线，然后才能送电。注意信号线一定不能开路。
对于传输距离较长，但是电脑有需要电压输出信号，可以选用电流输出信号进行传输，到了电脑边再将电流信号转换成电压信号，方法很简单，只需要在输出与电源负极之间接入一个标准的高品质电阻就可以。

①磁致伸缩汽包液位计有时候振荡到警报情况，可能是门坎工作电压设定不善，应开展门坎工作电压的调节。调节时将浮球放进测量杆的底部，开启机壳，在电子器件模版的右下角有一个调整电阻器，如图所示8-15所显示。智能变送器接电源后顺时针方向转动电阻器，使輸出电流量为3.6mA或21mA，等于警报情况。渐渐地反方向转动电阻器，直至有一个平稳的輸出电流量，该輸出电流量要与浮球的部位相对性应。再渐渐地反方向转动电阻器，并纪录电阻器的转动匝数N，直至輸出电流量已不平稳。再顺时针方向转动电阻器约N/2圈，确定輸出电流量平稳。
　　②磁致伸缩汽包液位计测量杆的尾端有一段小小盲点，一旦浮球滞留在这里，感应器发送的单脉冲波便不可以回到，会輸出21mA的警报。该类状况在并未漏液环节非常容易出現，一旦有液體进到，浮球升高至检测范围以内该状况也就自主消退。
　　③被测物质的溫度处在或贴近仪表盘的较高操作温度时，有可能会出現警报常见故障，由于磁石在高溫下能出現去磁状况。就算是耐热的磁石，伴随着物质溫度的上升其导磁率也是成占比地降低，因为高溫去磁的危害，会出現仪表盘工作中异常的难题，乃至不断出現高矮限误警报的常见故障，把仪表盘的操作温度提升一挡大多数能处理本难题。
　　④感应器或控制模块有常见故障也会出現所述状况，控制模块能用配件开展代用来分辨，感应器不太好，只有返修维修。
